* S.C (콘덴서) (Condenser)



[1] 개 요

     역률보상용.





[2] 정 격



명    칭	규            격
S.C	정격전압 : 3상 3.3kV, 6.6kV
	정격용량 : 도면에준함
	방전코일 (일반적으로 직렬리액터와 함께 취부)





[3] 내선 규정 및 법규사항

    1) 고압,특고압 콘덴서 설치시 본선에 직접접속하고 전용의 과전류트립 코일부

       차단기설치 및 100KVA미만시 유입개폐기,IS, 50KVA이하시 COS직결 사용



[4] 용량 선정

    1) Q(KVA) = P(KVA)

    2) TR 500KVA이하 - 5%

       TR 500~2000KVA - 4%



       TR 2000KVA 이상 - 3%

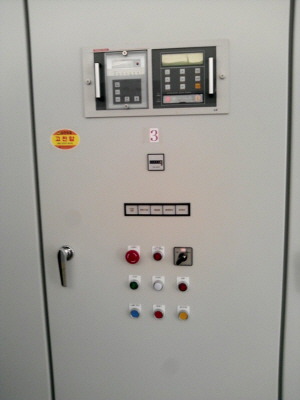

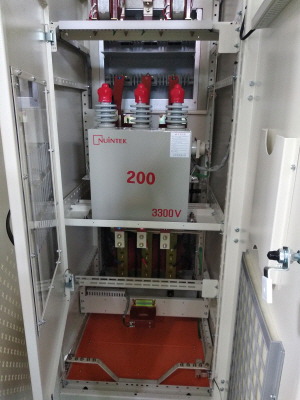

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]
