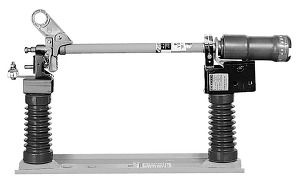

* PF (비한류형 파워퓨즈) (POWER FUSE)



[1] 개 요

    1) PT의 고장이 선로에 파급되는 것을 방지. (비한류형)

    2) 고압 및 특고압 기기의 단락 보호용 퓨즈. (비한류형)



[2] 정 격



명    칭	규            격
P.F(비한류형)	정격전압 : 25.8KV
	최대사용 정격전류 : 200AF
	차단전류 : 20KA(비대칭)
	FUSE 용량 : 1,3,6,8,10,12,15,20,25,30,40,50,65,80,100,140,200A







[3] 내선 규정 및 법규사항

    1) PT의 고장이 선로에 파급되는 것을 방지.



    2) 300KVA이하시 PF대신 COS(10KA 이상) 사용 가능



[4] 용량 선정

    1) PT 손상 방지용시 0.5A의 정격값 이상 가능하나 보통 1A선정

    2) 퓨즈선정 I = P(KVA) / √3 X 22.9 = (O x 1.1~1.25배)의 퓨즈 선정

       PF: (1,3,6,8,10,12,15,20,25,30,40,50,65,80,100,140,200A) : 22.9KV 시

       COS:(1,3,5,6,8,10,12,15,20,25,30,40,50,80,100)
