* ELD (누전경보기) (Earth Leakage Detector & Fire Aiarm)

[1] 개 요

    전로에 지락이 생겼을 경우에 부하기기, 금속제외함 등에 발생하는 고장전압 또는 지락전류를 검출하는

     부분과 경보를 내는 부분을 조합하여 자동적으로 소리, 빛 및 기타의 방법으로 경보를 내는 장치를 말한다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 소방법 : 연면적 500m^2 이상(업무,통신,교통,전시-1000m^2이상)

       계약전류 용량 100A이상시 5회로용,10회로용 누전경보기 설치

[4] 용량 선정

     1) 회로수에 따라 5CCT, 10CCT 선정

* ZCT (영상변류기) (Zero-phase Sequence Current Transformer)

[1] 개 요

    부하기기에 지락사고가 생겼을때 흐르는 영상전류를 검출하여 ELD에 영상전류를

    보내준다.

[2] 정 격

2)사용설명서(ATS) 비츠로이엠(다운로드)

* ATS (자동부하절체스위치) (Auto Transfer Switch)

[1] 개 요

    자동 부하절체스위치로 저압회로의 중요 부하에 비상전원을 공급하기 위한 설비로

    정전시 발전기의 전원이 공급이 되면 자동적으로 한전측에서 발전측으로 절환이 되어

    각종 부하에 비상전원이 공급되게 한다

[2] 정 격

* 참고용 사진 [위 기기 사양과 다를수 있음]

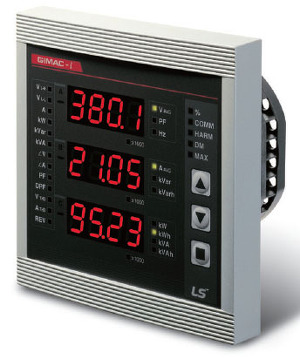

2)사용설명서 : Manual_GIMAC-i_Kor_140219.pdf (14,136 Kbyte)

* METER류 (계기) (Meter)

[1] 개 요

    전압&전류 및 전력 기타의 계측값을 나타내 준다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 대전류를 소전류로 변환하여 2차측 계기보호

       (부하의 합계용량이 300KVA이상시 전류계,전압계 부착 (내.규))

[4] 용량 선정

    1) VM,VS (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    2) KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

    3) AM,AS (설치한 CT의 1차측 정격과 같게 설치)

            (전류절환 스위치 : 3∅4W식)

       - TR : 125~150%

       - MOTOR : 200~250%

       - In (정격전류) = P(KVA) / √3V [A] x 여유율

2) 사용설명서 : Susol,Metasol ACB 사용설명서_0811.pdf (15,508 Kbyte)

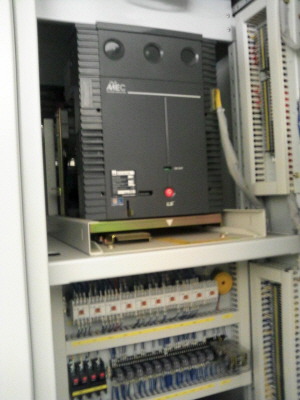

* ACB (기중차단기) (Air Current Breaker)

[1] 개 요

    기중차단기로 선로개폐시 발생되는 아크를 데기중에서 소호하는 차단기로 저압

    400[V],380[V],208[V]의 간선의 개폐를 행한다.

[2] 정 격

[3] 용량 선정

    1) 최소프레임 630AF / 400AT,200AT (내부 계전기용 CT 200A, 400A 적용 가능)

       I = ( P / √3V) x 1.1~1.25배

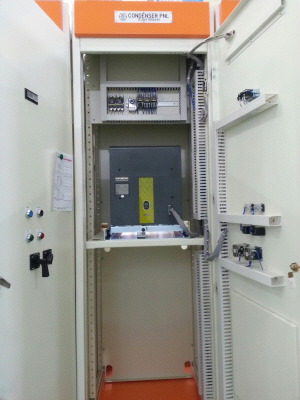

* S.C (콘덴서) (Condenser)

[1] 개 요

    변압기 역률보상용.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 고압,특고압 콘덴서 설치시 본선에 직접접속하고 전용의 과전류트립 코일부

       차단기설치 및 100KVA미만시 유입개폐기,IS, 50KVA이하시 COS직결 사용

[4] 용량 선정

    1) Q(KVA) = P(KVA)

    2) TR 500KVA이하 - 5%

       TR 500~2000KVA - 4%

       TR 2000KVA 이상 - 3%

* P.T (계기용변압기) (Potential Transformer)

[1] 개 요

    계기용 변압기로 1차측 또는 2차측 고압의 높은 전압을 190/√[V], 110/√[V]로

    강압시켜 선로의 전압을 측정하기 위한 설비이다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) PT고전압 회로의 계측 및 보호용으로 사용

[4] 용량 선정

    1) 600V 제어케이블 1.5~ 2.5sq(30M이내시)

    2) 2차측 접지(7000V 이상:1종, 7000V 이하:3종 접지)

    3) 2차측 휴즈(2차측 단락 발생시 PT로의 사고 방지 3,5,10A)

    * 참고 : VS,VM (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    * 참고 : KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

* MCCB (배선용차단기) (Molded Case Circuit Breakers)

[1] 개 요

    배선용차단기는 손잡이를 ON, OFF 시킴으로써 단자 부에 배선된 전기회로를 개폐할

    수 있으며, 단락보호와 과부하 보호의 목적으로 사용된다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 저압용은 기기별 설치하되 기기와 동시 차단 가능 토록 설치

[4] 용량 선정

    1) 부하용 MCCB

       A = ( P / √3V) x 1.25배

    2) 콘덴서용 MCCB

       A = ( P / √3V) x 1.5배

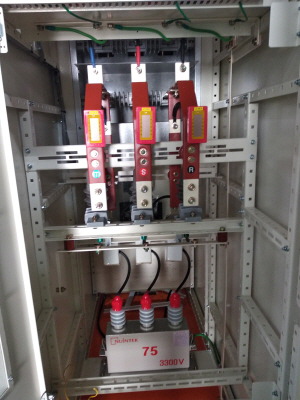

* S.C (콘덴서) (Condenser)

[1] 개 요

     역률보상용.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 고압,특고압 콘덴서 설치시 본선에 직접접속하고 전용의 과전류트립 코일부

       차단기설치 및 100KVA미만시 유입개폐기,IS, 50KVA이하시 COS직결 사용

[4] 용량 선정

    1) Q(KVA) = P(KVA)

    2) TR 500KVA이하 - 5%

       TR 500~2000KVA - 4%

       TR 2000KVA 이상 - 3%

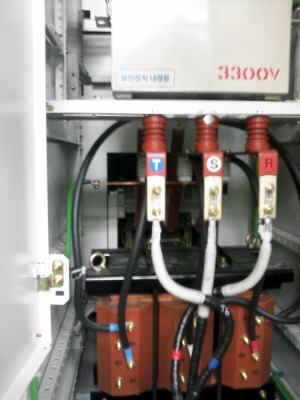

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

 1)카다로그(고압진공접촉기)_LS.pdf

* VCS (고압진공접촉기 W/FUSE)

[1] 개 요

    VC는 고압모터 기동 혹은 고압콘덴서와 같은 고압 부하의 전원 제어를 하는 접촉기다.

    VC의 투입(close)은 코일의 잔자력으로 하며, 폐로(open)는 스프링의 힘으로 수행한다.

    상시여자식은 VC의 투입상태를 유지하기 위해 코일에 지속적인 여자전류 공급을 하는 방식이며,

    순시여자식은 VC 투입은 코일의 전자력으로 수행하고 기계적인 래치기구에 의해

    투입상태로 유지하는 방식이다.

[2] 정 격

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

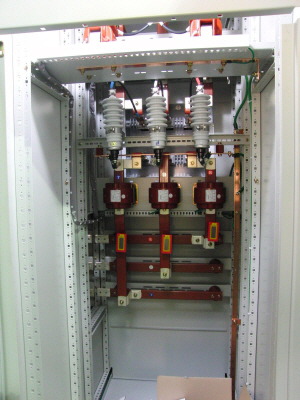

* SA

[1] 개 요

    옥내 피뢰기로 진공차단기 2차측에 몰드 기기류를 사용할 경우 개폐서지발생으로 부터

    기기 보호를 위하여 사용함.

[2] 정 격

[3] 용량 선정 기준

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* 기동 REACTOR

[1] 개 요

    MOTOR 기동용 REACTOR는 유도전동기를 기동시, 유도전동기의 단자전압을 저감하는 감압기동으로 정지상태의

   회전기기가 기동되면서 전류가 감소함에 따라 단자전압이 상승하여 완전한 기동이 이루어질때(t초후) 리엑터를

   단락시켜 전전압으로 운전하는 방식으로 기동전류를 제한하여 모터의 원할한 기동 및 계기의 오동작이나 다른 전원

   설비의 악영향으로 인한 사고를 미연에 방지하는 설비이다.

[2] 기동순서 및 정격 기동전류

[2] 전압별 정격용량 사이즈

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* VC (고압진공접촉기)

[1] 개 요

    VC는 고압모터 기동 혹은 고압콘덴서와 같은 고압 부하의 전원 제어를 하는 접촉기다.

    VC의 투입(close)은 코일의 잔자력으로 하며, 폐로(open)는 스프링의 힘으로 수행한다.

    상시여자식은 VC의 투입상태를 유지하기 위해 코일에 지속적인 여자전류 공급을 하는 방식이며,

    순시여자식은 VC 투입은 코일의 전자력으로 수행하고 기계적인 래치기구에 의해

    투입상태로 유지하는 방식이다.

[2] 정 격

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* GPT (접지계기용변압기) (Earthed Potential Transformer)

[1] 개 요

    계기용 변압기로 1차측 또는 2차측 고압의 높은 전압을 190/√[V], 110/√[V]로

    강압시켜 선로의 전압을 측정하기 위한 설비이다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) PT고전압 회로의 계측 및 보호용으로 사용

[4] 용량 선정

    1) 600V 제어케이블 2.5sq(30M이내시)

    2) 2차측 접지(7000V 이상:1종, 7000V 이하:3종 접지)

    3) 2차측 휴즈(2차측 단락 발생시 PT로의 사고 방지 3,5,10A)

    * 참고 : VS,VM (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    * 참고 : KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* CT (변류기) (Current transformer)

[1] 개 요

    계기용 변류기로 고압 또는 저압의 대전류가 흐르는 전로에서 저전류5[A]로 변성시켜

    선로의 전류를 측정하기 위한 설비이다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 대전류를 소전류로 변환하여 2차측 계기보호

       (부하의 합계용량이 300KVA이상시 전류계,전압계 부착 (내.규))

[4] 용량 선정

    1) TR : 125~150%

    2) MOTOR : 200~250%

    3) In (정격전류) = P(KVA) / √3V [A] x 여유율

    * 참고 : AS,AM (설치한 CT의 1차측 정격과 같게 설치)

            (전류절환 스위치 : 3∅4W식)

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* 디지털복합계전기 (보호계전기+디지털계기)

 [디지털복합계전기 정격]

1)보호계전기 (Protective Relay)

[1] 개 요

1. OCR (과전류계전기) (Over Current relay)

   과전류 계전기로 선로에 흐르는 전류가 정상치를 넘어섰을 경우 차단기를 차단하여

   부하나 선로를 보호한다.

2. OVR (과전압계전기) (Over Voltage Relay)

   과전압 계전기로 선로에 가해지는 전압이 정상치를 넘어섰을 경우 차단기를 개방시켜

   부하나 선로를 보호한다.

3. UVR (부족전압계전기) ( Under Voltage Relay)

   부족전압 계전기로 선로에 가해지는 전압이 정상치보다 낮을 경우 차단기를 개방하여

   부하나 선로를 보호한다.

4. OCGR (지락과전류계전기) (Over Current Ground Relay)

   지락 과전류 계전기로 선로나 부하의 지락 발생시 발생되는 지락전류를 검출하여

   차단기를 개방시켜 선로를 차단하다.

5. OVGR (지락과전압계전기) (Over Voltage Ground Relay)

   지락 과전압 계전기로 선로나 부하의 지락 발생시 발생되는 영상 전압을 검출하여

   차단기를 개방시켜 선로를 차단한다.

[2] 정 격

2) METER류 (계기류)

[1] 개 요

    전압&전류 및 전력의 수치를 나타내 준다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 대전류를 소전류로 변환하여 2차측 계기보호

       (부하의 합계용량이 300KVA이상시 전류계,전압계 부착 (내.규))

[4] 용량 선정

    1) VM,VS (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    2) KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

    3) AM,AS (설치한 CT의 1차측 정격과 같게 설치)

            (전류절환 스위치 : 3∅4W식)

       - TR : 125~150%

       - MOTOR : 200~250%

       - In (정격전류) = P(KVA) / √3V [A] x 여유율

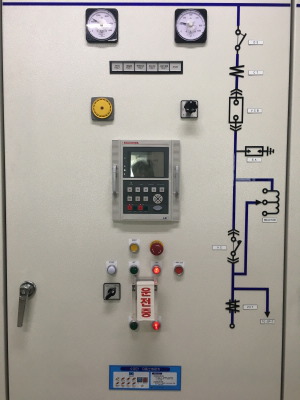

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

2)사용설명서 : Susol_VCB_7.2~25.8kV중용량(VL)_국문 사용자설명서(최종)_130424.pdf (15,865 Kbyte)

3)도면CAD파일 : 소용량(7.2kV)

* VCB (진공차단기) (Vacumm Circuit Breaker)

[1] 개 요

    진공 차단기로 선로개폐시 발생되는 아크를 높은 진공내에서 소호하는 차단기로

    고압 선로의 개페를 행한다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 부하전류의 개폐와 이상상태 발생시 신속히 회로차단 및 회로에 접속된

       전기기, 전전류 보호 및 안전 유지

[4] 용량 선정

    1) Is (정격차단전류) = ( 100 / %Z ) * In

       In (정격전류) = P(KVA) / √3V

  * 참고사항 *

   - 전기설비 기준(제45조)

    1)저압전로의 지락 보호

     - 60V넘는 저압 기계기구로 사람이 쉽게 접촉할 우려가 있는 경우

     - 특고압 또는 고압 전로의 변압기에 부합되는 400V이상의 저압전로

     - 비상등 회로등 공공의 안전확보에 필요시

     ①2차측 Y결선하여 중성점접지 하고 ELB설치하는 방법

     ②2차측 △결선하여 GPT와 OVGR설치

     ③2차측 △결선하여 접지형 콘덴서와 ELB설치

     ④ ②+③을 결합하여 GPT와 ZCT를 이용한 OVGR과 SGR을 직렬로 연결

       하여 방향성을 갖게하는 방법

* 계산 참고 사항

(1)정격전압 = 1.2/1.1X공칭전압

(2)정격전류:회로 전류의 120%이상의 정격전류을 가지는차단기를 선정하는것이좋다.

특히 콘덴서군에 속하는군에 사용하는것은 콘덴서 뱅크전류의 150%이상의

정격전류의 가진 차단기를 선정하는것이좋다

(3)차단용량 (Ps)=√3 X 정격전압 X 정격차단전류 :3상인경우
=100/%Z X Pn[MVA] (Pn은 기준용량)
%임피던스(%Z)= (PxZ) /(10xV)= In.Z/E X100[%]
여기서 P:기준전력 V:전압 Z:임피던스 E:상전압 In:정격부하전류
단락전류 (Is)= 100 / %z xIn [A]
=Ps/√3 x V [A] :3상의 경우
