10) 특고압CT (시티이텍)

1)카다로그_특고CT(시티이텍)1.pdf

0.93MB



* CT (변류기) (Current transformer)



[1] 개 요

    계기용 변류기로 고압 또는 저압의 대전류가 흐르는 전로에서 저전류5[A]로 변성시켜

    선로의 전류를 측정하기 위한 설비이다.

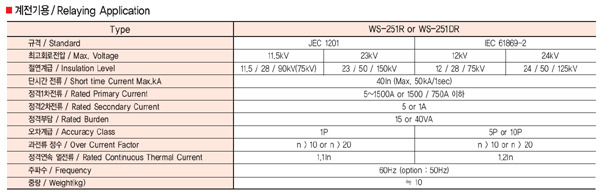

[2] 정 격



명    칭	규            격
CT	정격전압 : 24kV
	전류비 : **/5A (도면에준함)
	오차계급 : 5P
	과전류정수 : n>10
	정격부담 : 15~40VA
	과전류강도 : 도면에준함







[3] 내선 규정 및 법규사항

    1) 대전류를 소전류로 변환하여 2차측 계기보호

       (부하의 합계용량이 300KVA이상시 전류계,전압계 부착 (내.규))



[4] 용량 선정

    1) TR : 125~150%

    2) MOTOR : 200~250%

    3) In (정격전류) = P(KVA) / √3V [A] x 여유율

    * 참고 : AS,AM (설치한 CT의 1차측 정격과 같게 설치)

            (전류절환 스위치 : 3∅4W식)
