* GPT (접지계기용변압기) (Earthed Potential Transformer)



[1] 개 요

    계기용 변압기로 1차측 또는 2차측 고압의 높은 전압을 190/√[V], 110/√[V]로

    강압시켜 선로의 전압을 측정하기 위한 설비이다.

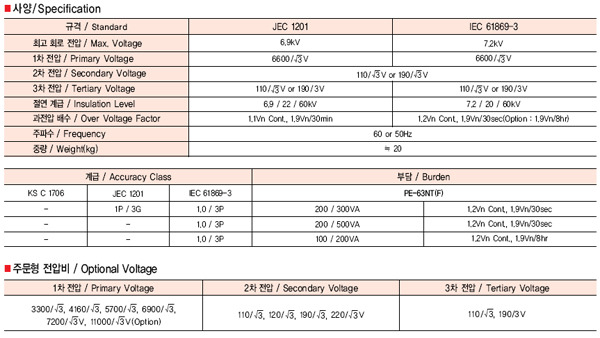

[2] 정 격



명    칭	규            격
GPT	6.6kV/√3 / 110/√3V / 190/3V
	오차계급 : 1.0 / 3P
	정격부담 : 200 / 300VA







[3] 내선 규정 및 법규사항

    1) PT고전압 회로의 계측 및 보호용으로 사용



[4] 용량 선정

    1) 600V 제어케이블 2.5sq(30M이내시)

    2) 2차측 접지(7000V 이상:1종, 7000V 이하:3종 접지)

    3) 2차측 휴즈(2차측 단락 발생시 PT로의 사고 방지 3,5,10A)

    * 참고 : VS,VM (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)



    * 참고 : KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

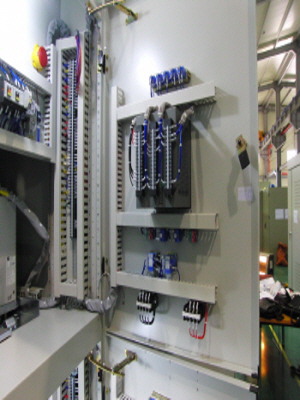

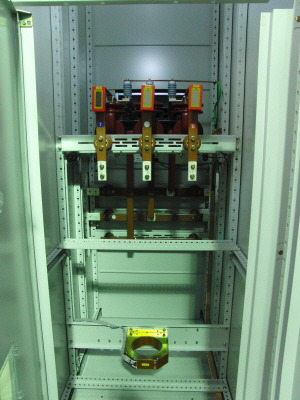

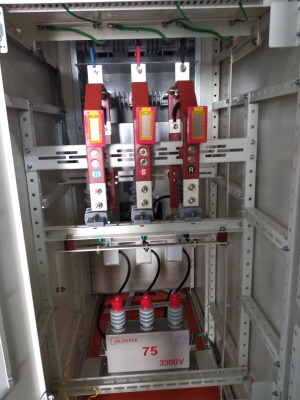

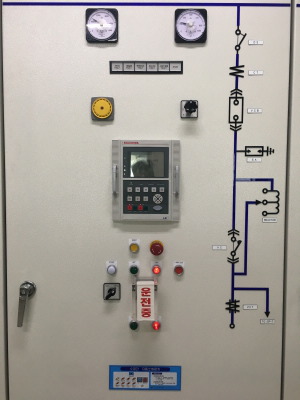

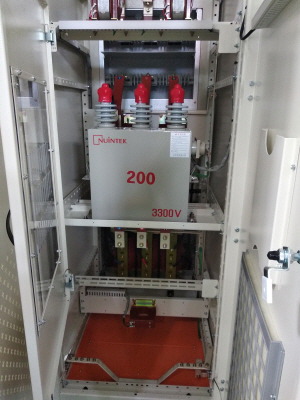

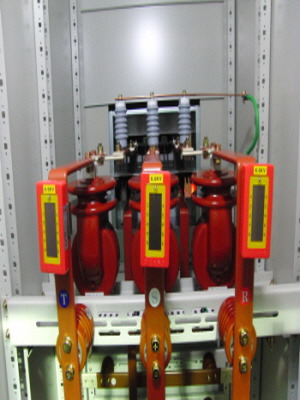

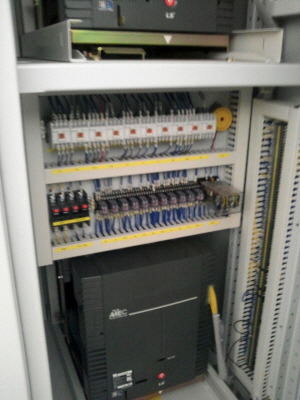

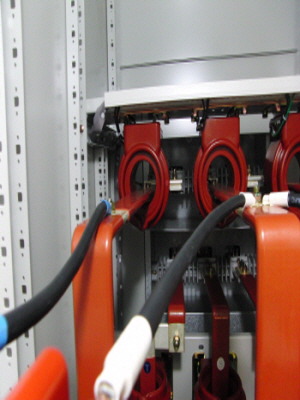

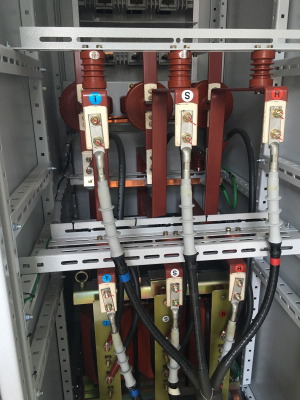

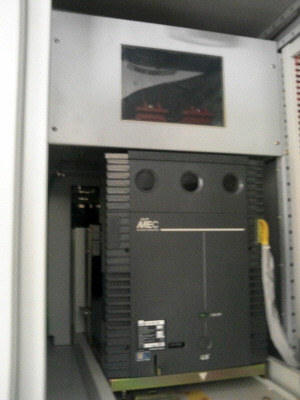

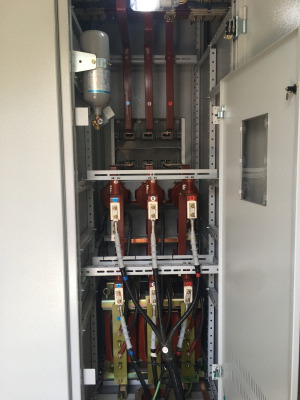

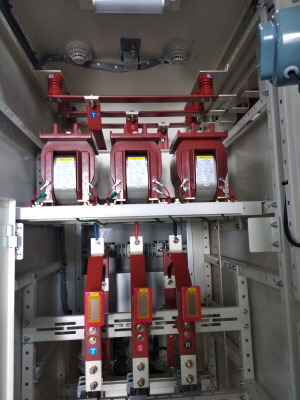

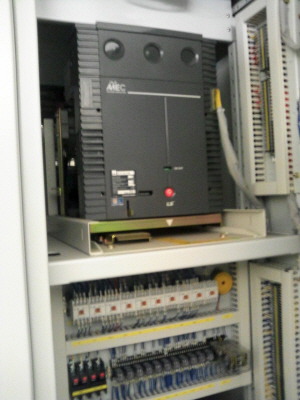

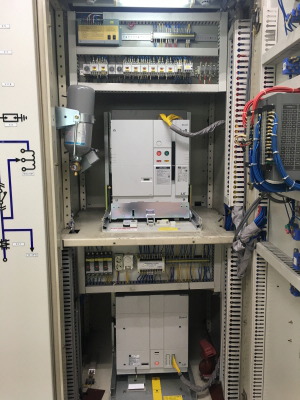

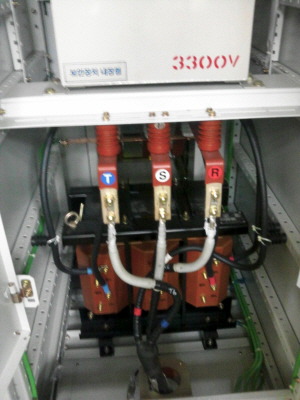

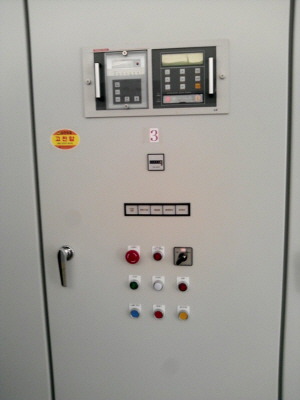

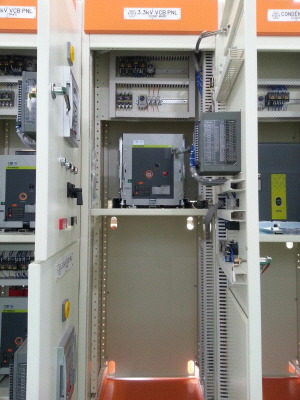

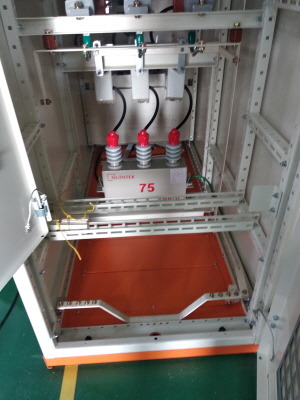

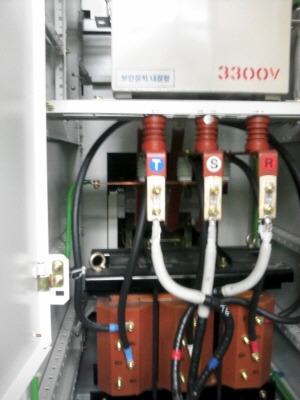

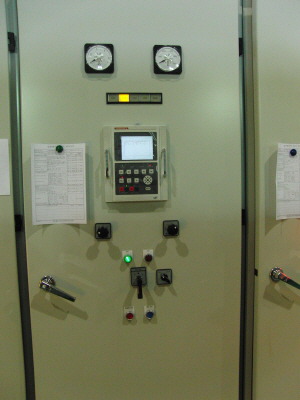

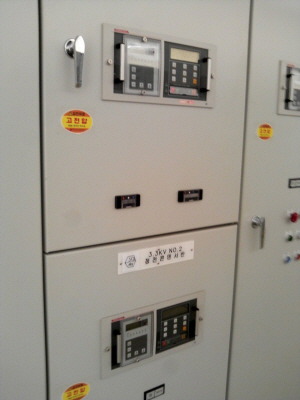

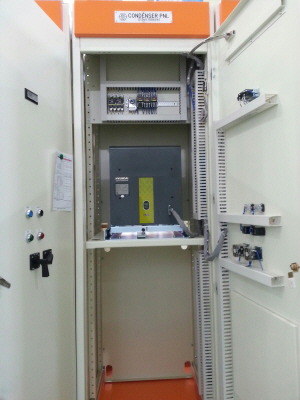

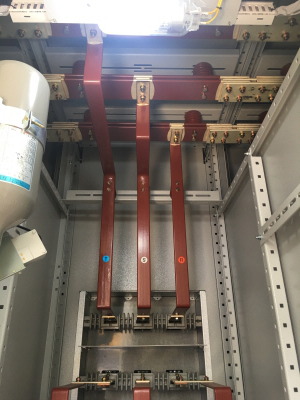

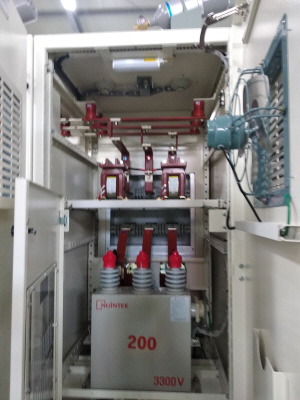

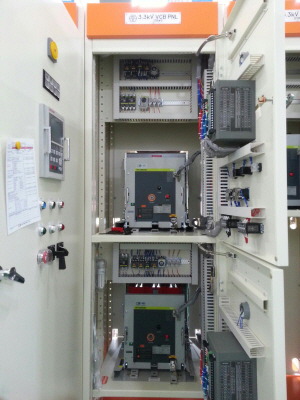

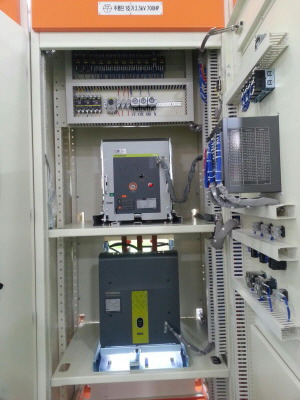

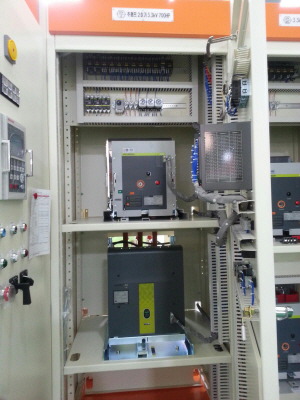

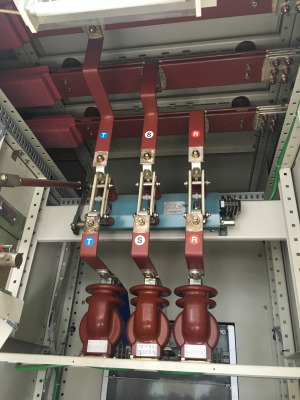

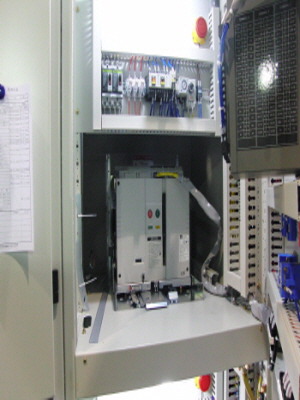

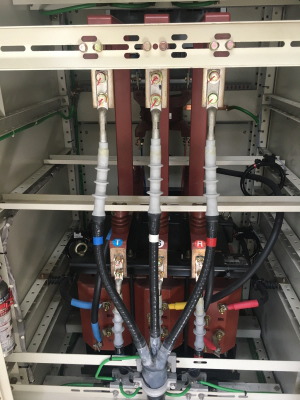

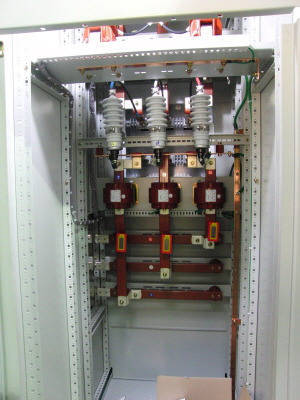

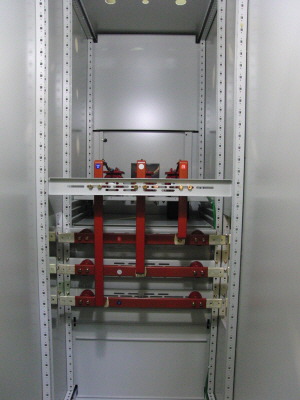

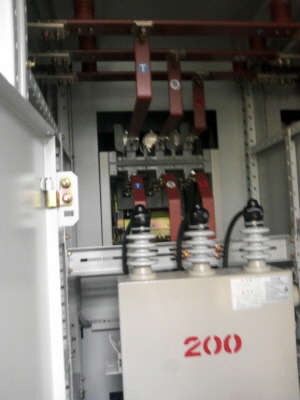

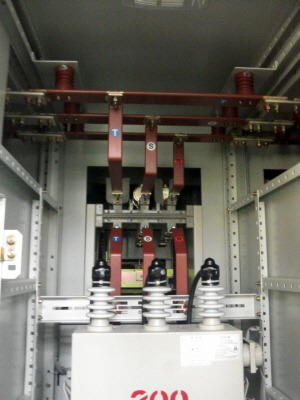

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]
