* VCS (고압진공접촉기 W/FUSE)



[1] 개 요

    VC는 고압모터 기동 혹은 고압콘덴서와 같은 고압 부하의 전원 제어를 하는 접촉기다.

    VC의 투입(close)은 코일의 잔자력으로 하며, 폐로(open)는 스프링의 힘으로 수행한다.

    상시여자식은 VC의 투입상태를 유지하기 위해 코일에 지속적인 여자전류 공급을 하는 방식이며,

    순시여자식은 VC 투입은 코일의 전자력으로 수행하고 기계적인 래치기구에 의해

    투입상태로 유지하는 방식이다.

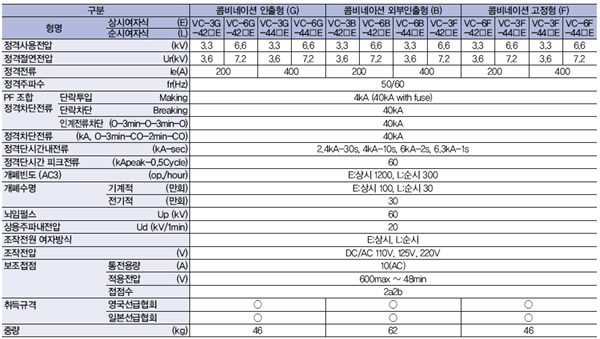

[2] 정 격



명    칭	규            격
VC	정격전압 : 3.3kV , 6.6kV
	정격전류 : 200A,  400A  (W/FUSE)
	정격차단전류 : 4kA
	E: 상시,  L: 순시

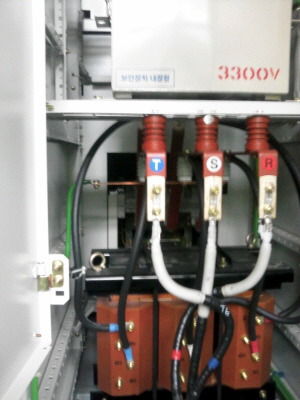

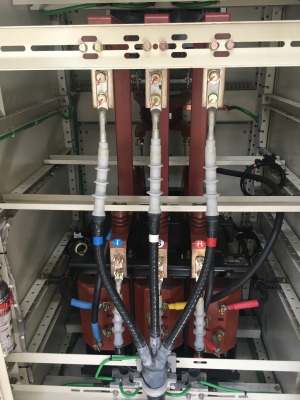

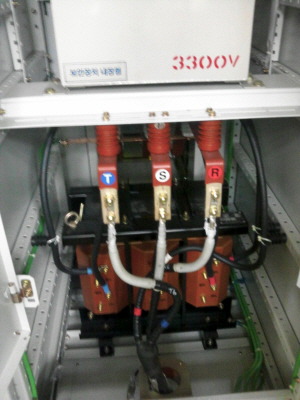

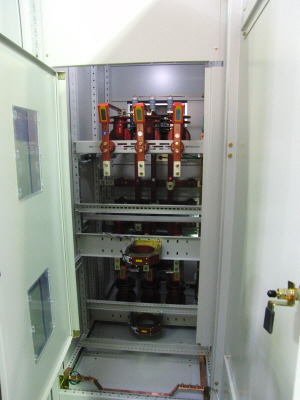

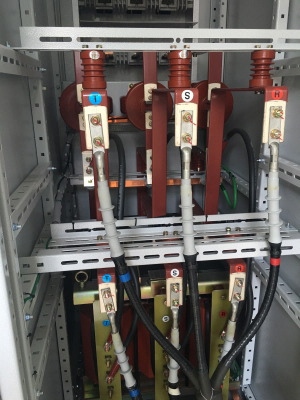

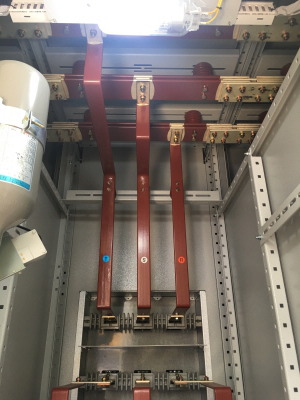

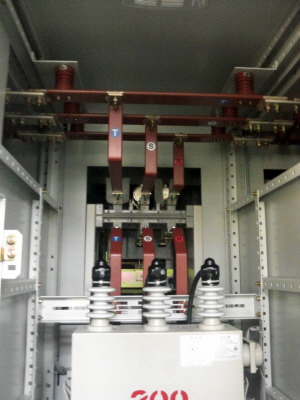

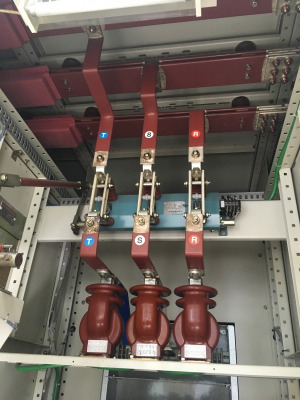

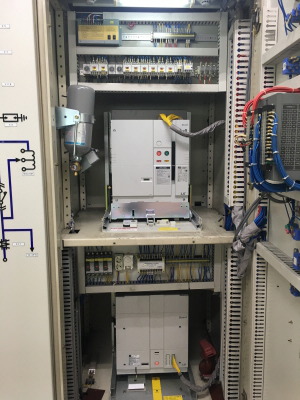

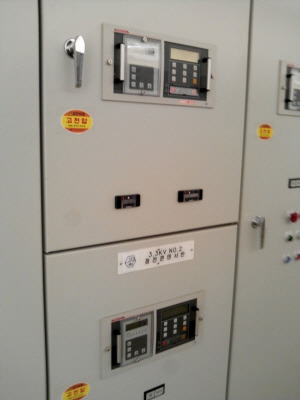

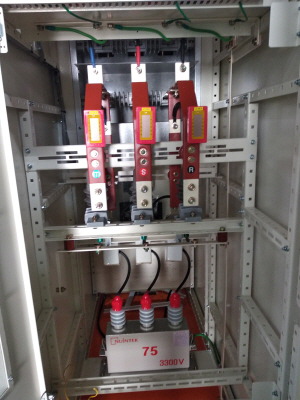

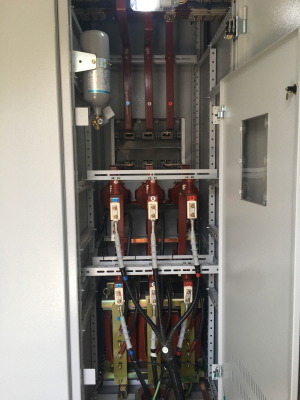

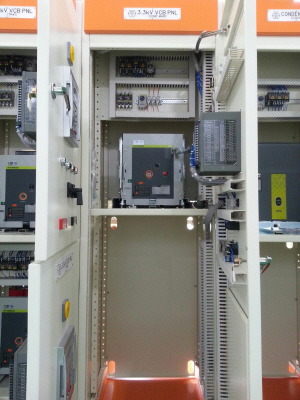

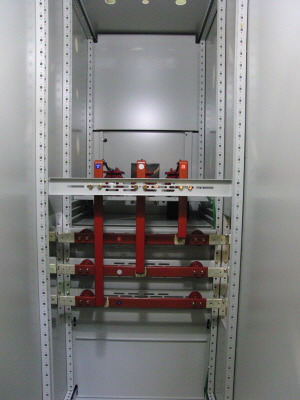

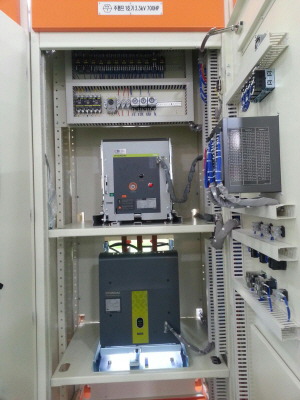

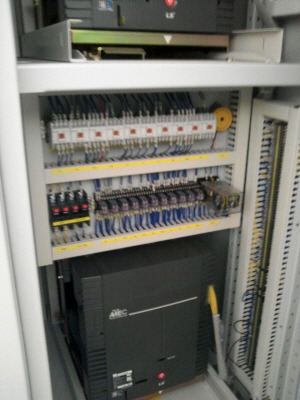

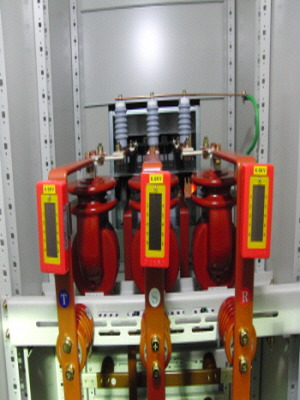

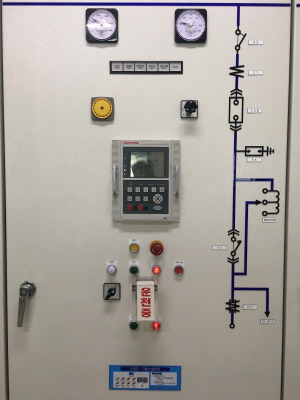

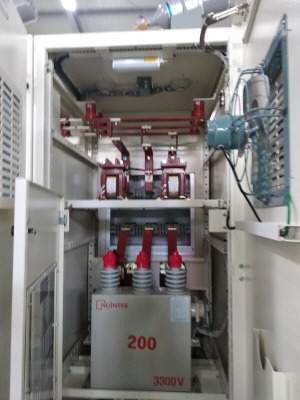

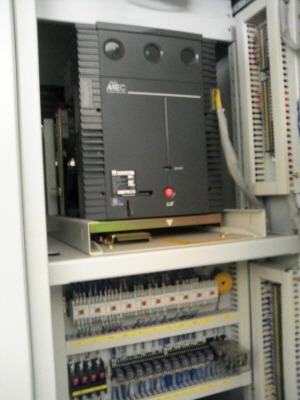

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]
