1) ALTS (LS산전)

1)ALTS카다로그.pdf

1.83MB

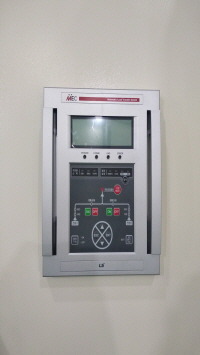

ALTS Controller.dwg

0.74MB





Tri-MEC ALTS 외형치수.dwg

2.75MB



ALTS 사용설명서_79563542001(1802).pdf (85,327 Kbyte)

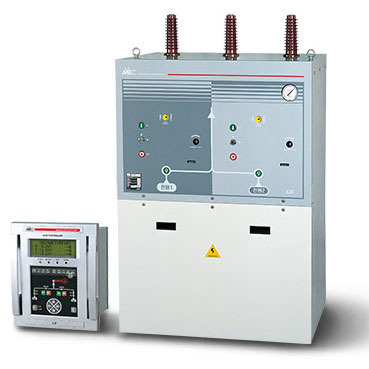

* ALTS (자동부하절환개폐기) (Auto Load Transfer Switch)



[1] 개 요

자동 부하절체 스위치로 정전시 큰 피해를 입을 수 있는 수용가(전산센터, 군사시설,

정수장,취수장,등)에 이중전원을 확보하도록 하여 주전원 이상시 예비전원으로 자동 전환시

켜 수용가가 안정된 전원을 공급을 받을 수 있도록 해 주는 전기기기 이다.

보통 SF6가스내에서 진공튜브가 부하전류를 개폐 시키도록 하여 우수한 아크소호 능력외에

도 SF6가스에 2중의 절연 보호기능을 가지도록 하고 있다.



[2] 정 격



회로 및 스위치 수	정격전압(kV)	정격전류(A)	충격파 내전압(kV)
3회로-2스위치	25.8	630	125
