14) 고압LA (기성중전기)

1)카다로그(LA)_기성중전기.pdf

1.28MB



* LA (피뢰기)



[1] 개 요

    피뢰기로 외부의 이상전압(낙뢰등) 침입시 전기기기 및 선로의 보호를 위하여 내부로

    침입하는 이상전압을 대지로 방전시켜 기기 및 선로를 보호하며 주보호 대상은 전력용

    변압기이다.



[2] 정 격



명    칭	규            격
LA	정격전압 : 4.5kV, 7.5kV
	적용회로전압 : 3.3kV, 6.6kV
	동작개시전압 : 8.2kV, 14kV
	공칭방전전류 : 2.5kA
	정격주파수 : 60Hz







[3] 내선 규정 및 법규사항

    1) LA용 DS는 생략 가능하며 22.9KV-Y용 LA는 DS붙힘형사용



[4] 용량 선정

    1) 발,변전소 : 10KA

    2) 우뢰적은 발,변전소 : 5KA

    3) 배전선로 : 2.5KA

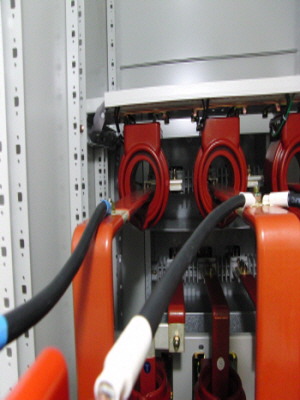

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]
