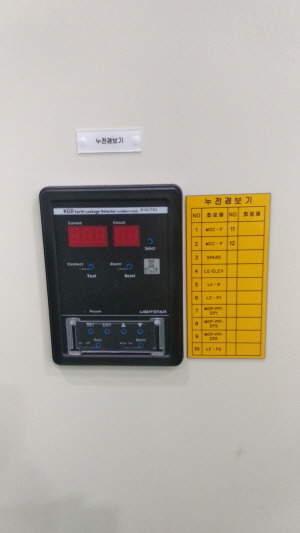

* ELD (누전경보기) (Earth Leakage Detector & Fire Aiarm)

[1] 개 요

    전로에 지락이 생겼을 경우에 부하기기, 금속제외함 등에 발생하는 고장전압 또는 지락전류를 검출하는

     부분과 경보를 내는 부분을 조합하여 자동적으로 소리, 빛 및 기타의 방법으로 경보를 내는 장치를 말한다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 소방법 : 연면적 500m^2 이상(업무,통신,교통,전시-1000m^2이상)

       계약전류 용량 100A이상시 5회로용,10회로용 누전경보기 설치

[4] 용량 선정

     1) 회로수에 따라 5CCT, 10CCT 선정

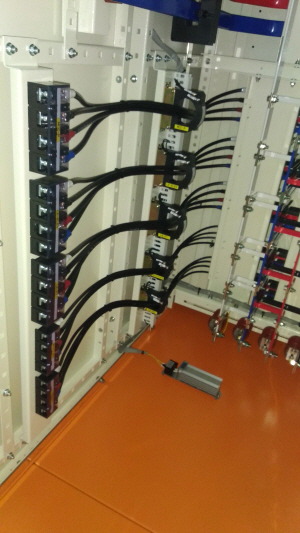

* ZCT (영상변류기) (Zero-phase Sequence Current Transformer)

[1] 개 요

    부하기기에 지락사고가 생겼을때 흐르는 영상전류를 검출하여 ELD에 영상전류를

    보내준다.

[2] 정 격

2)사용설명서(ATS) 비츠로이엠(다운로드)

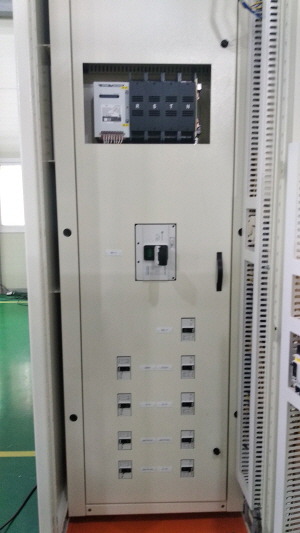

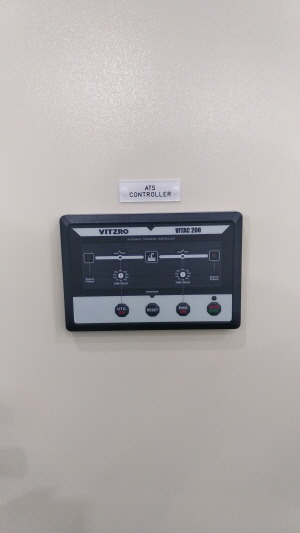

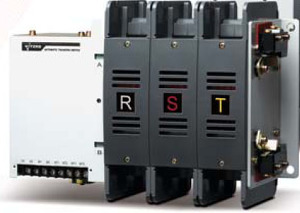

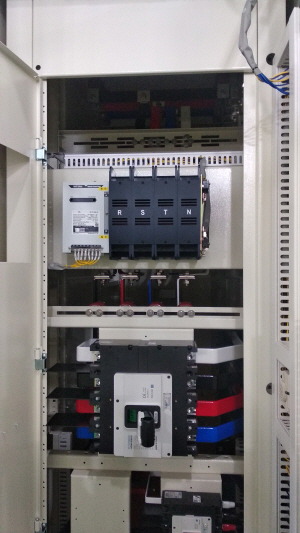

* ATS (자동부하절체스위치) (Auto Transfer Switch)

[1] 개 요

    자동 부하절체스위치로 저압회로의 중요 부하에 비상전원을 공급하기 위한 설비로

    정전시 발전기의 전원이 공급이 되면 자동적으로 한전측에서 발전측으로 절환이 되어

    각종 부하에 비상전원이 공급되게 한다

[2] 정 격

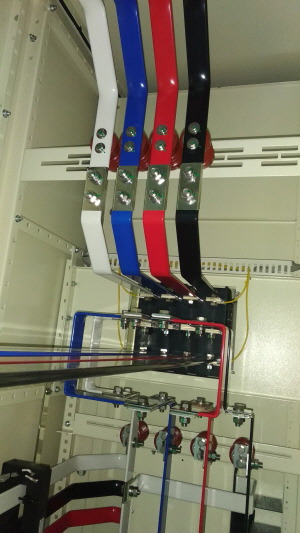

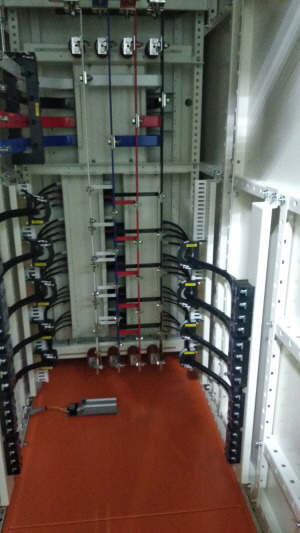

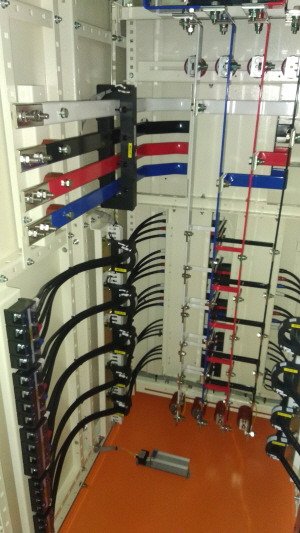

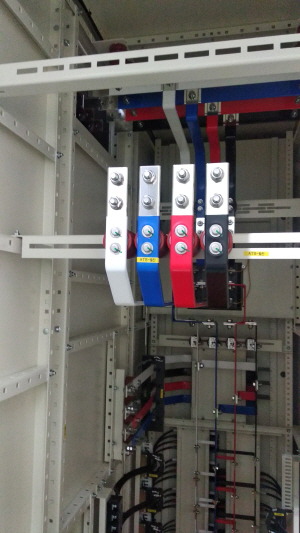

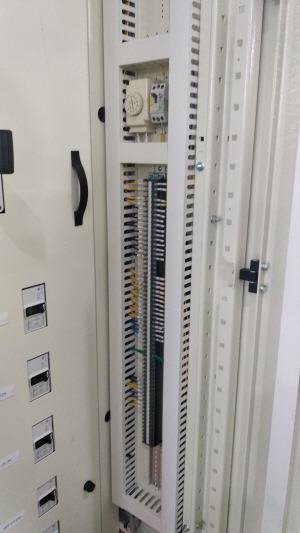

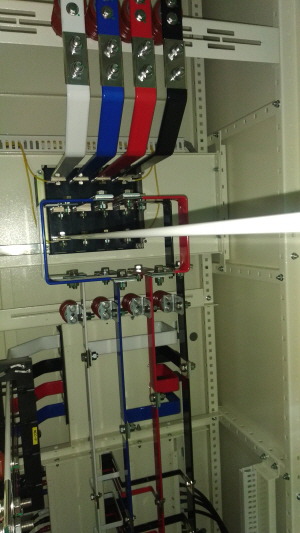

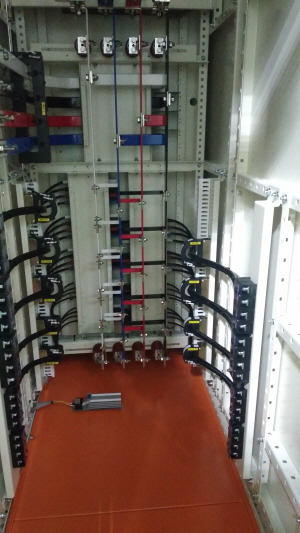

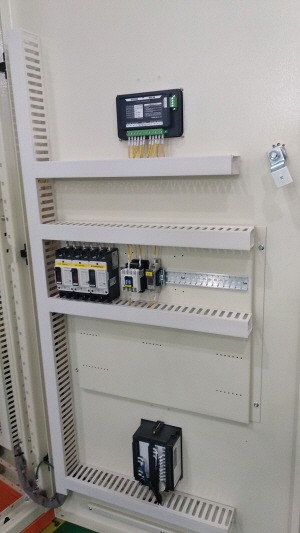

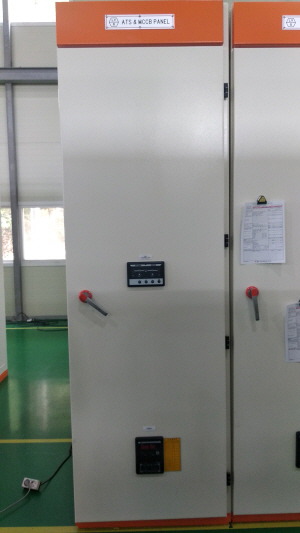

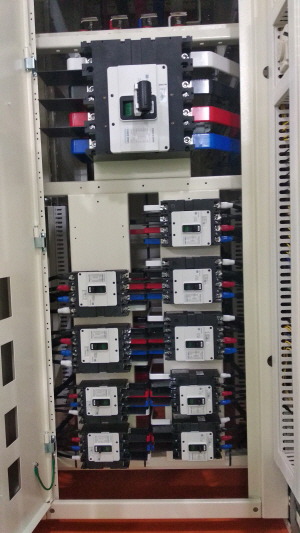

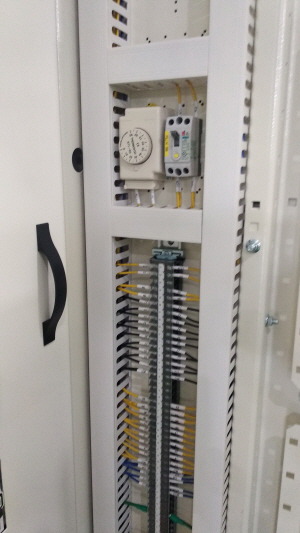

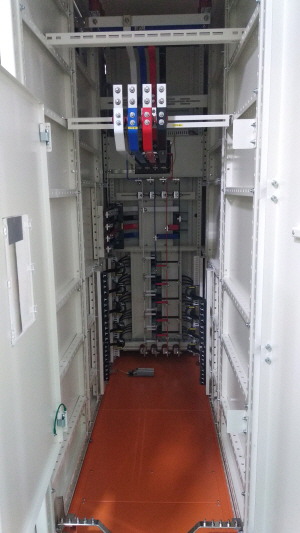

* 참고용 사진 [위 기기 사양과 다를수 있음]
