2)사용설명서 : Manual_GIMAC-i_Kor_140219.pdf (14,136 Kbyte)

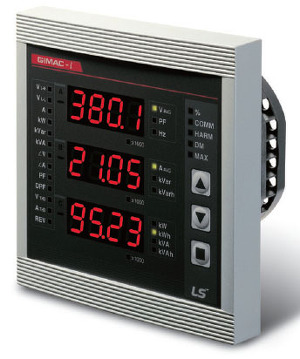

* METER류 (계기) (Meter)

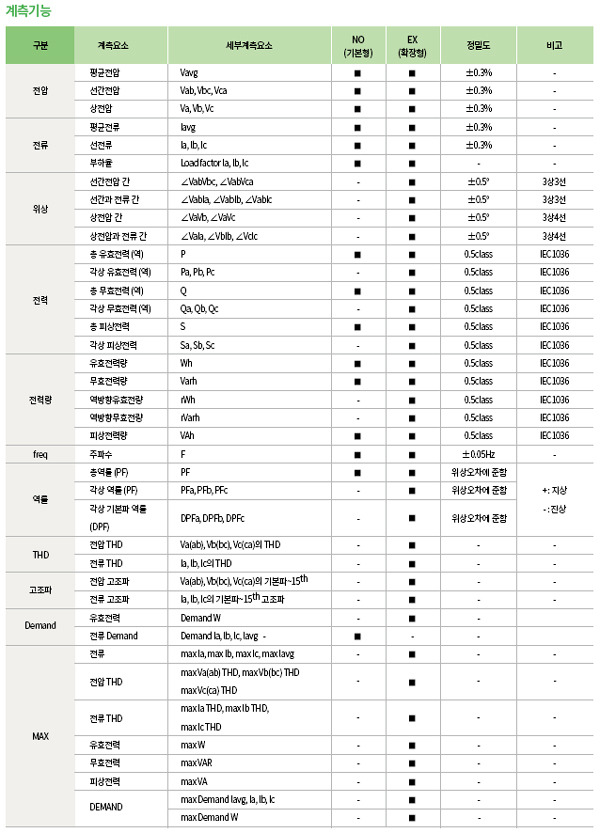

[1] 개 요

    전압&전류 및 전력 기타의 계측값을 나타내 준다.

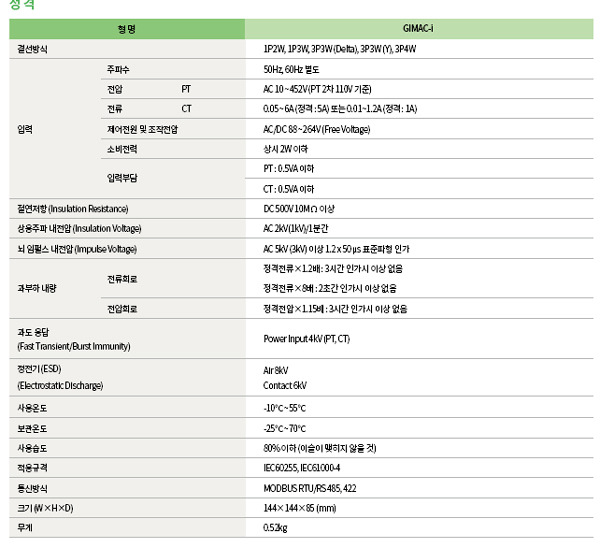

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 대전류를 소전류로 변환하여 2차측 계기보호

       (부하의 합계용량이 300KVA이상시 전류계,전압계 부착 (내.규))

[4] 용량 선정

    1) VM,VS (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    2) KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

    3) AM,AS (설치한 CT의 1차측 정격과 같게 설치)

            (전류절환 스위치 : 3∅4W식)

       - TR : 125~150%

       - MOTOR : 200~250%

       - In (정격전류) = P(KVA) / √3V [A] x 여유율

2) 사용설명서 : Susol,Metasol ACB 사용설명서_0811.pdf (15,508 Kbyte)

* ACB (기중차단기) (Air Current Breaker)

[1] 개 요

    기중차단기로 선로개폐시 발생되는 아크를 데기중에서 소호하는 차단기로 저압

    400[V],380[V],208[V]의 간선의 개폐를 행한다.

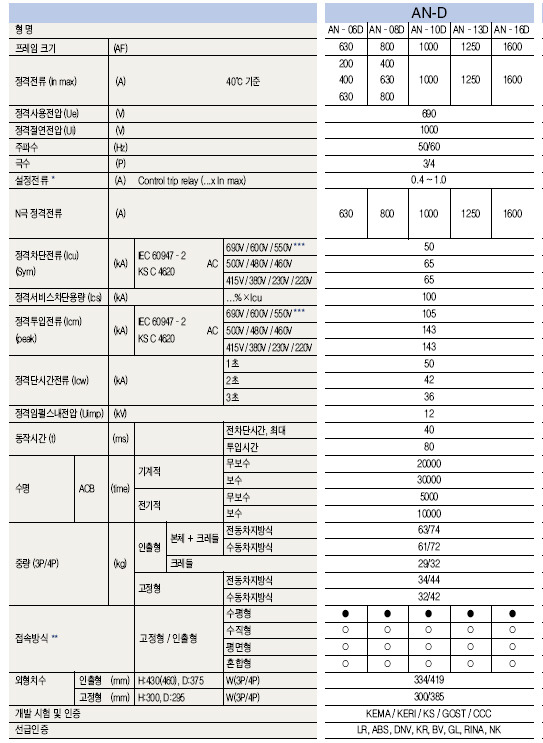

[2] 정 격

[3] 용량 선정

    1) 최소프레임 630AF / 400AT,200AT (내부 계전기용 CT 200A, 400A 적용 가능)

       I = ( P / √3V) x 1.1~1.25배

* S.C (콘덴서) (Condenser)

[1] 개 요

    변압기 역률보상용.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 고압,특고압 콘덴서 설치시 본선에 직접접속하고 전용의 과전류트립 코일부

       차단기설치 및 100KVA미만시 유입개폐기,IS, 50KVA이하시 COS직결 사용

[4] 용량 선정

    1) Q(KVA) = P(KVA)

    2) TR 500KVA이하 - 5%

       TR 500~2000KVA - 4%

       TR 2000KVA 이상 - 3%

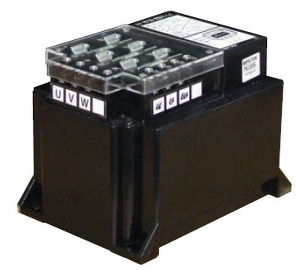

* P.T (계기용변압기) (Potential Transformer)

[1] 개 요

    계기용 변압기로 1차측 또는 2차측 고압의 높은 전압을 190/√[V], 110/√[V]로

    강압시켜 선로의 전압을 측정하기 위한 설비이다.

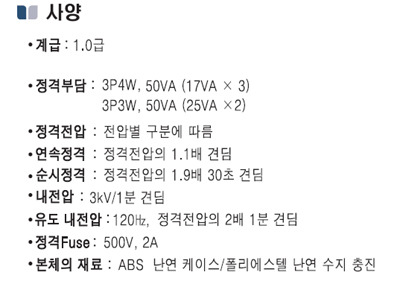

[2] 정 격

[3] 내선 규정 및 법규사항

    1) PT고전압 회로의 계측 및 보호용으로 사용

[4] 용량 선정

    1) 600V 제어케이블 1.5~ 2.5sq(30M이내시)

    2) 2차측 접지(7000V 이상:1종, 7000V 이하:3종 접지)

    3) 2차측 휴즈(2차측 단락 발생시 PT로의 사고 방지 3,5,10A)

    * 참고 : VS,VM (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    * 참고 : KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)
