* MCCB (배선용차단기) (Molded Case Circuit Breakers)

[1] 개 요

    배선용차단기는 손잡이를 ON, OFF 시킴으로써 단자 부에 배선된 전기회로를 개폐할

    수 있으며, 단락보호와 과부하 보호의 목적으로 사용된다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 저압용은 기기별 설치하되 기기와 동시 차단 가능 토록 설치

[4] 용량 선정

    1) 부하용 MCCB

       A = ( P / √3V) x 1.25배

    2) 콘덴서용 MCCB

       A = ( P / √3V) x 1.5배

* S.C (콘덴서) (Condenser)

[1] 개 요

     역률보상용.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 고압,특고압 콘덴서 설치시 본선에 직접접속하고 전용의 과전류트립 코일부

       차단기설치 및 100KVA미만시 유입개폐기,IS, 50KVA이하시 COS직결 사용

[4] 용량 선정

    1) Q(KVA) = P(KVA)

    2) TR 500KVA이하 - 5%

       TR 500~2000KVA - 4%

       TR 2000KVA 이상 - 3%

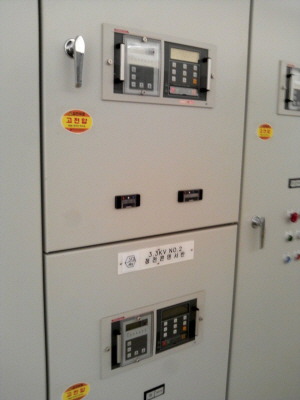

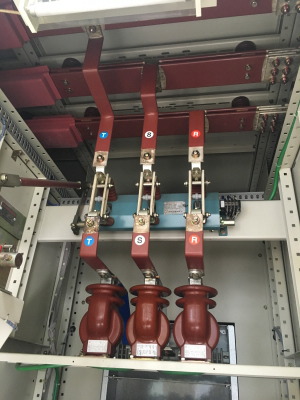

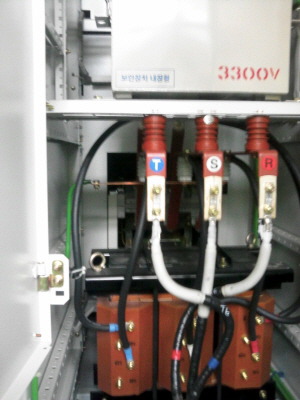

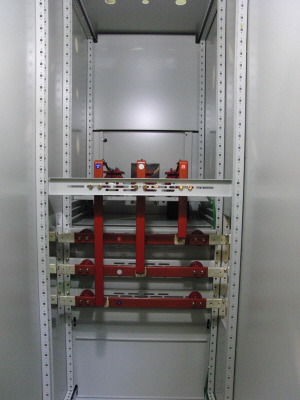

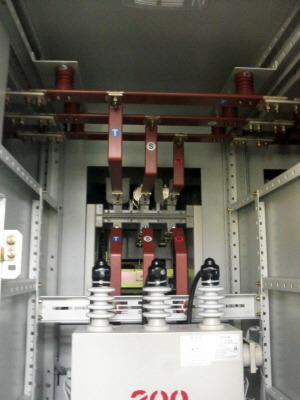

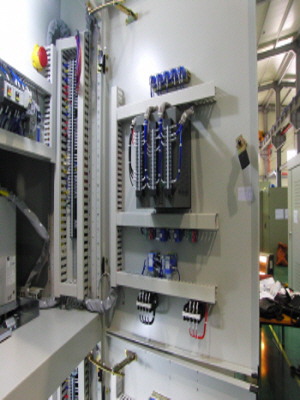

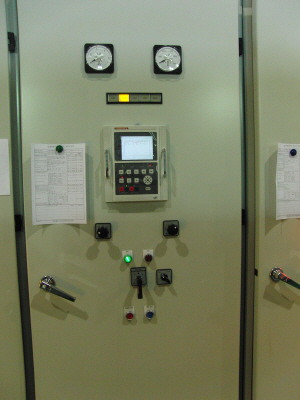

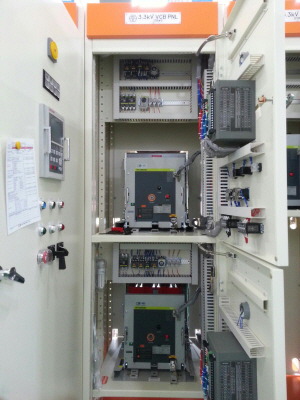

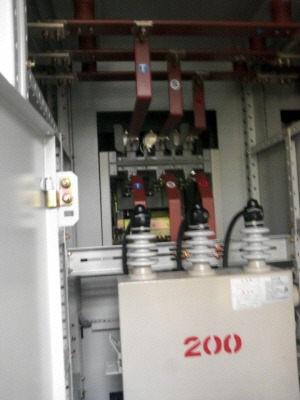

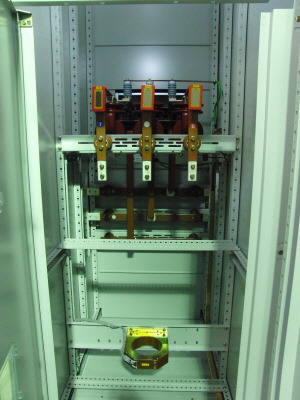

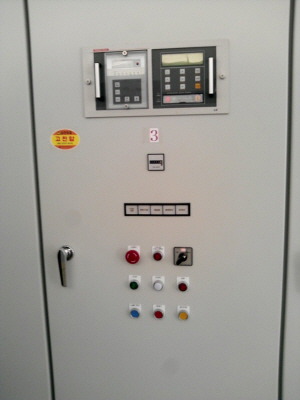

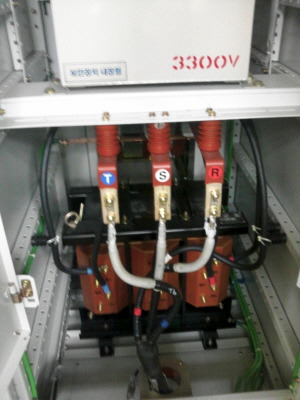

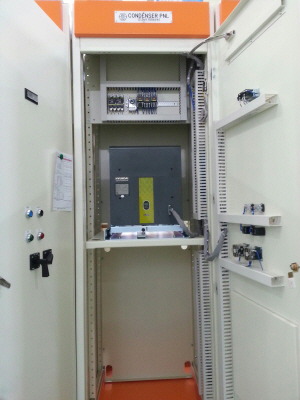

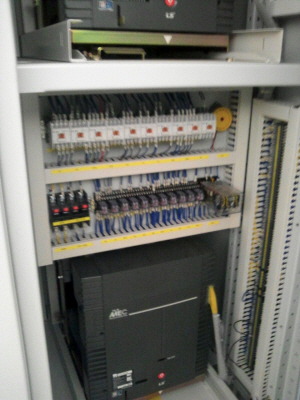

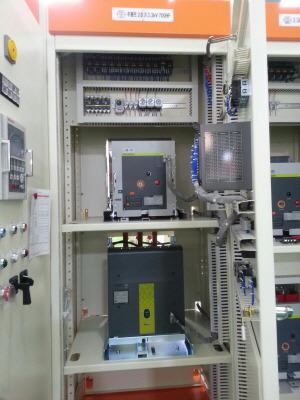

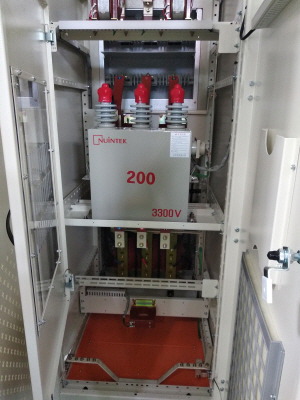

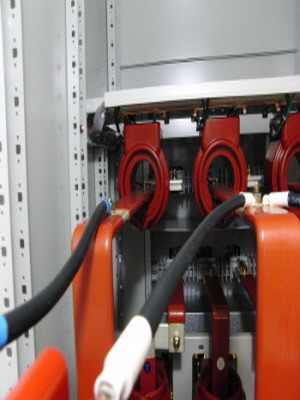

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

 1)카다로그(고압진공접촉기)_LS.pdf

* VCS (고압진공접촉기 W/FUSE)

[1] 개 요

    VC는 고압모터 기동 혹은 고압콘덴서와 같은 고압 부하의 전원 제어를 하는 접촉기다.

    VC의 투입(close)은 코일의 잔자력으로 하며, 폐로(open)는 스프링의 힘으로 수행한다.

    상시여자식은 VC의 투입상태를 유지하기 위해 코일에 지속적인 여자전류 공급을 하는 방식이며,

    순시여자식은 VC 투입은 코일의 전자력으로 수행하고 기계적인 래치기구에 의해

    투입상태로 유지하는 방식이다.

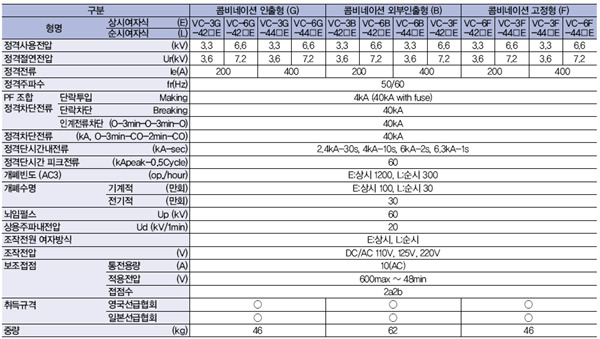

[2] 정 격

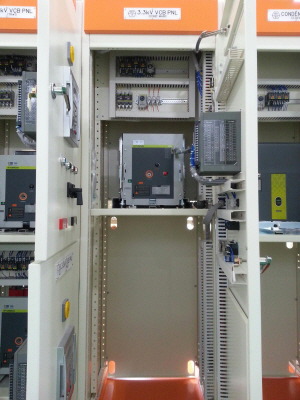

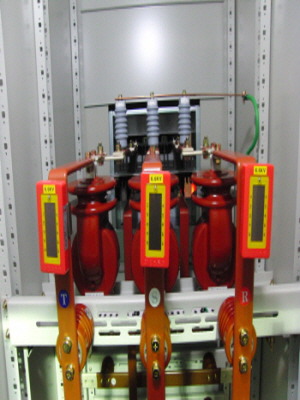

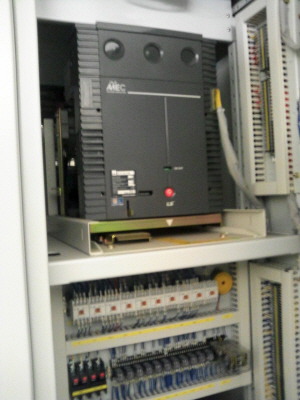

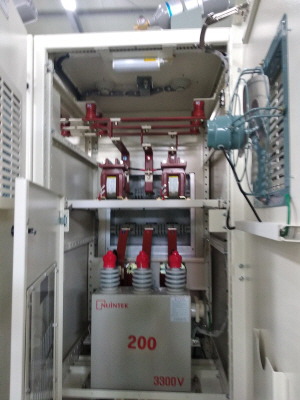

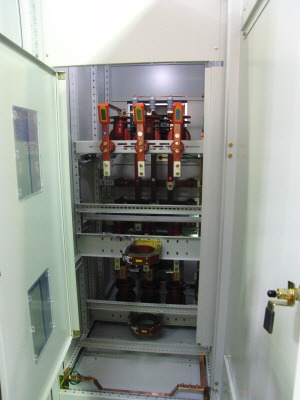

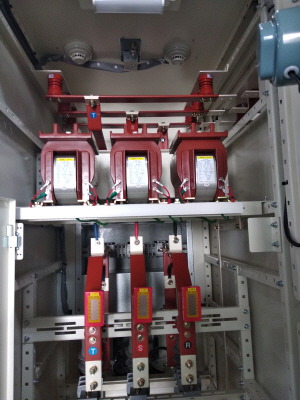

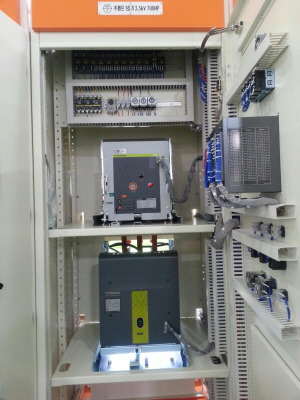

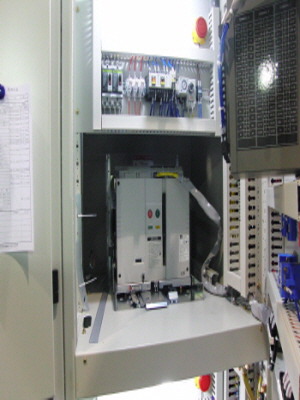

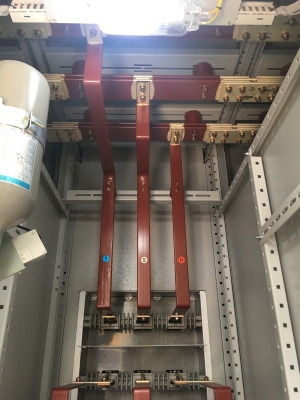

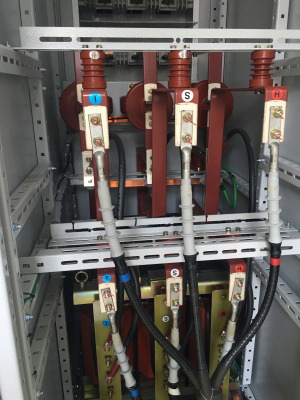

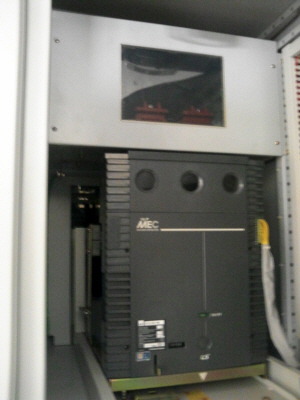

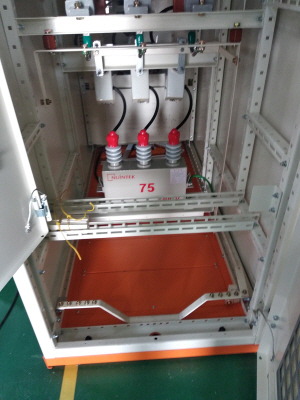

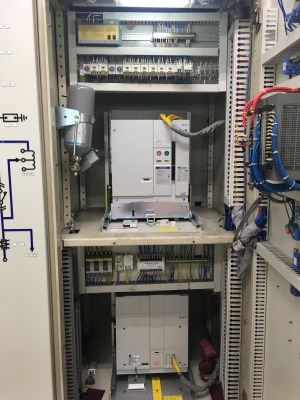

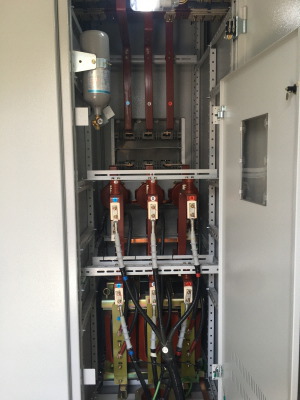

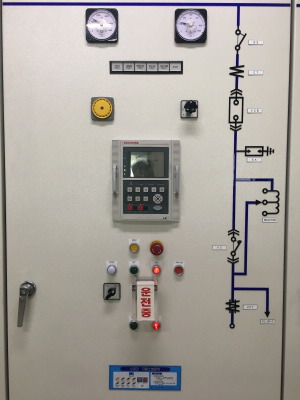

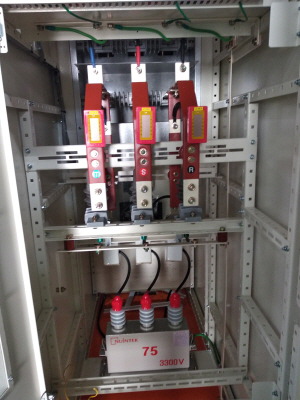

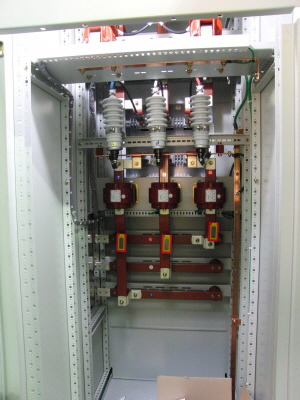

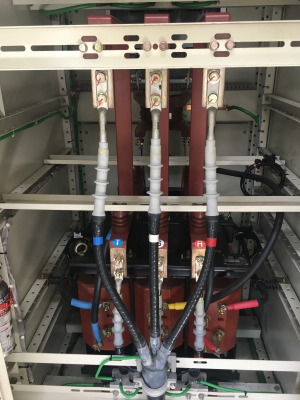

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]
