* SA

[1] 개 요

    옥내 피뢰기로 진공차단기 2차측에 몰드 기기류를 사용할 경우 개폐서지발생으로 부터

    기기 보호를 위하여 사용함.

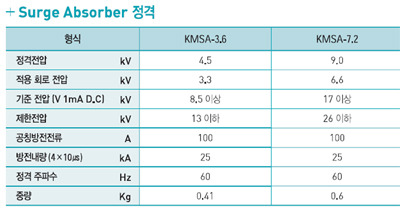

[2] 정 격

[3] 용량 선정 기준

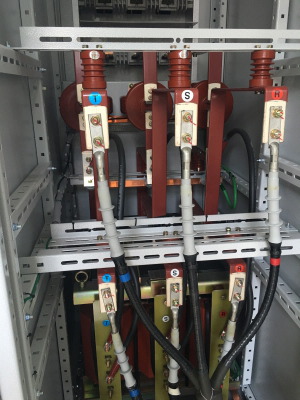

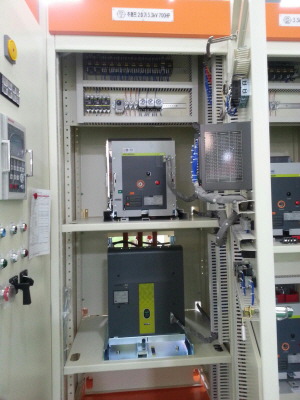

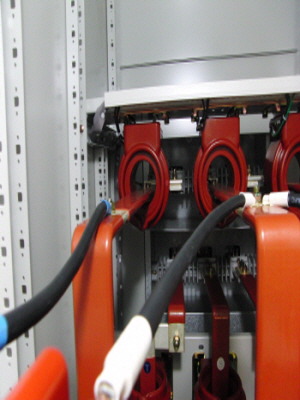

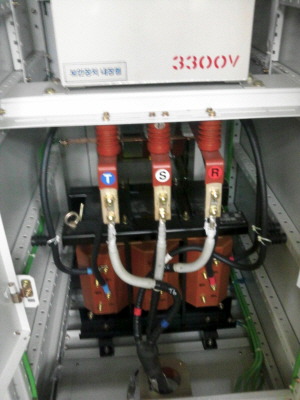

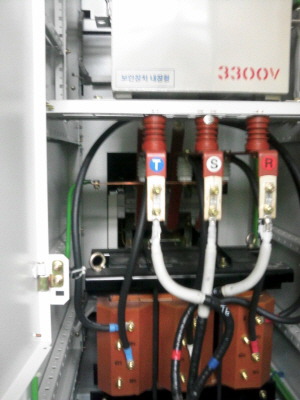

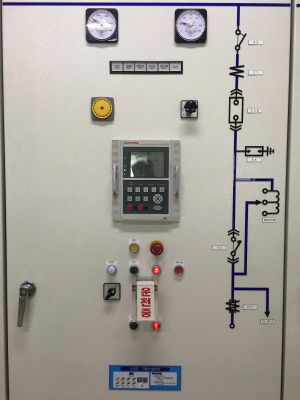

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* 기동 REACTOR

[1] 개 요

    MOTOR 기동용 REACTOR는 유도전동기를 기동시, 유도전동기의 단자전압을 저감하는 감압기동으로 정지상태의

   회전기기가 기동되면서 전류가 감소함에 따라 단자전압이 상승하여 완전한 기동이 이루어질때(t초후) 리엑터를

   단락시켜 전전압으로 운전하는 방식으로 기동전류를 제한하여 모터의 원할한 기동 및 계기의 오동작이나 다른 전원

   설비의 악영향으로 인한 사고를 미연에 방지하는 설비이다.

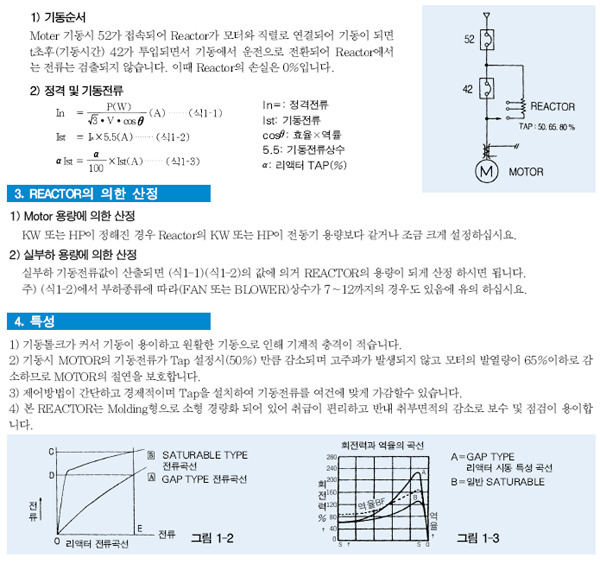

[2] 기동순서 및 정격 기동전류

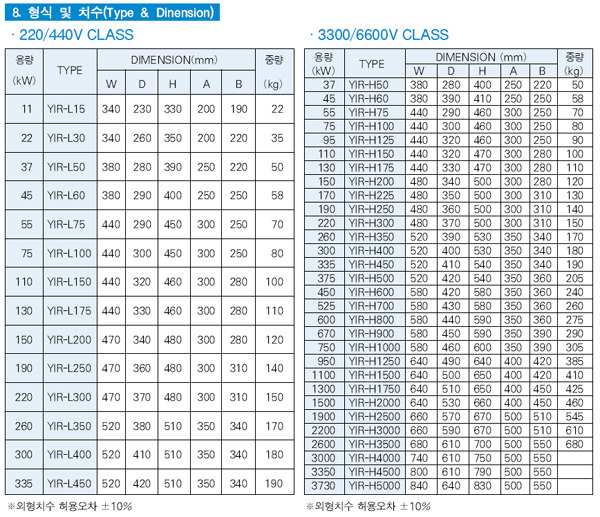

[2] 전압별 정격용량 사이즈

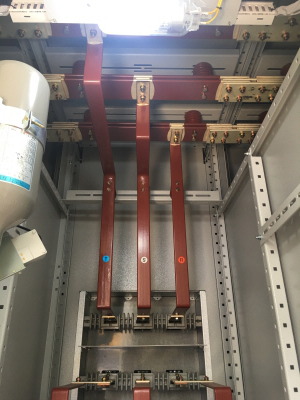

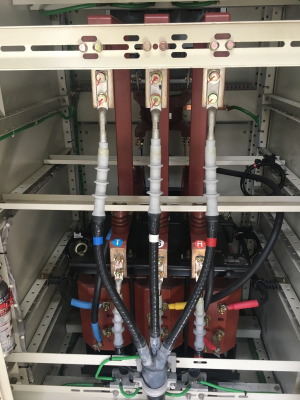

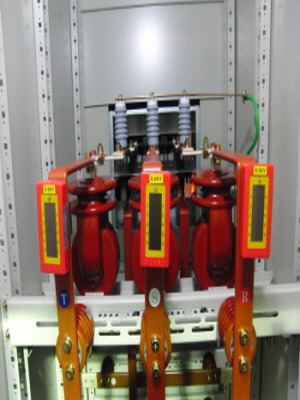

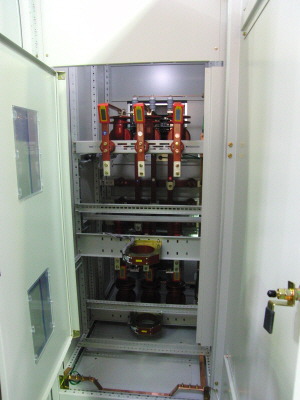

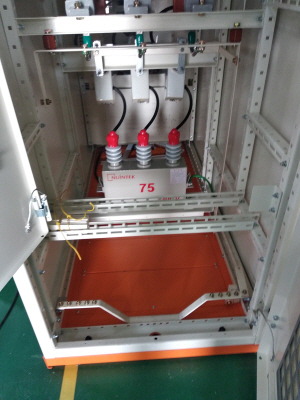

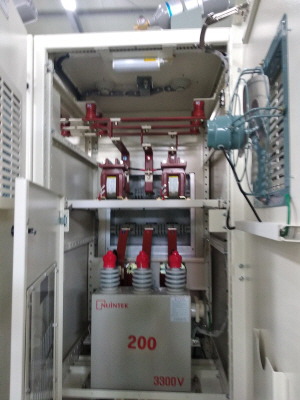

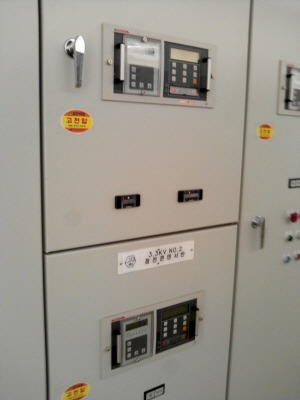

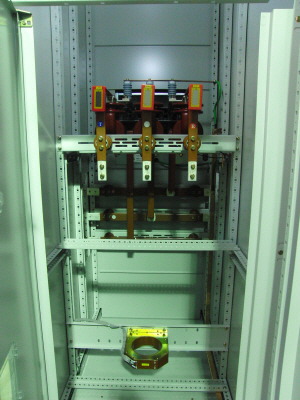

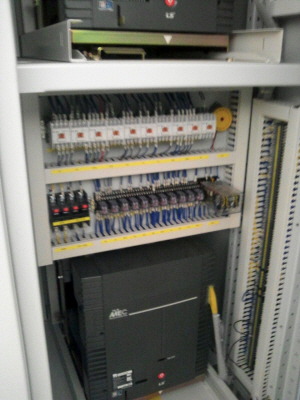

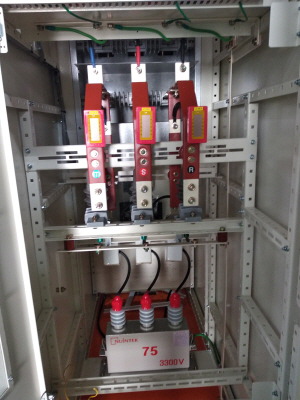

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* VC (고압진공접촉기)

[1] 개 요

    VC는 고압모터 기동 혹은 고압콘덴서와 같은 고압 부하의 전원 제어를 하는 접촉기다.

    VC의 투입(close)은 코일의 잔자력으로 하며, 폐로(open)는 스프링의 힘으로 수행한다.

    상시여자식은 VC의 투입상태를 유지하기 위해 코일에 지속적인 여자전류 공급을 하는 방식이며,

    순시여자식은 VC 투입은 코일의 전자력으로 수행하고 기계적인 래치기구에 의해

    투입상태로 유지하는 방식이다.

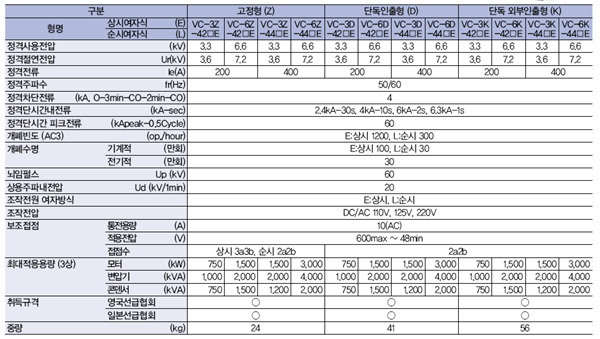

[2] 정 격

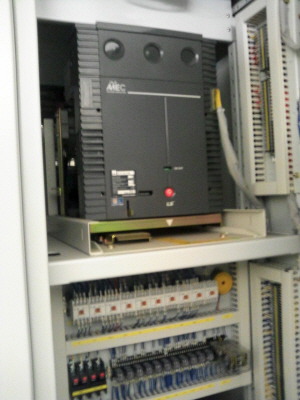

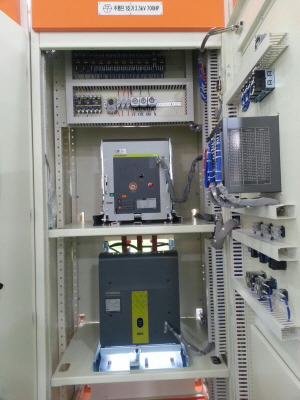

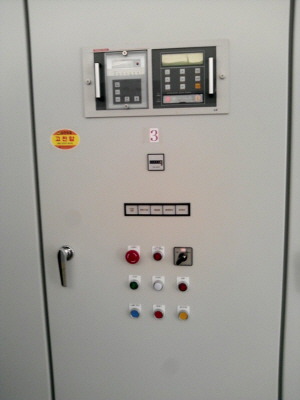

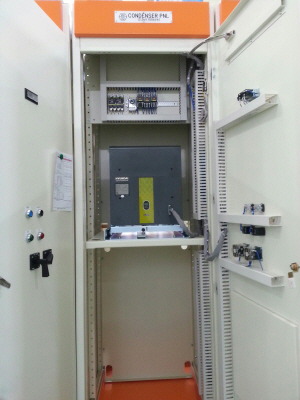

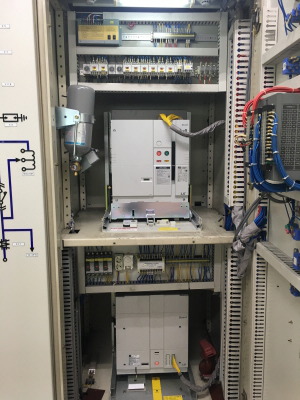

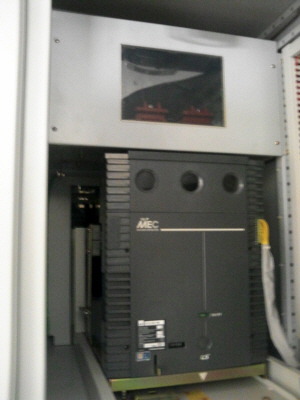

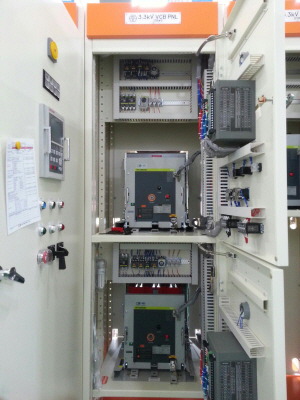

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* GPT (접지계기용변압기) (Earthed Potential Transformer)

[1] 개 요

    계기용 변압기로 1차측 또는 2차측 고압의 높은 전압을 190/√[V], 110/√[V]로

    강압시켜 선로의 전압을 측정하기 위한 설비이다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) PT고전압 회로의 계측 및 보호용으로 사용

[4] 용량 선정

    1) 600V 제어케이블 2.5sq(30M이내시)

    2) 2차측 접지(7000V 이상:1종, 7000V 이하:3종 접지)

    3) 2차측 휴즈(2차측 단락 발생시 PT로의 사고 방지 3,5,10A)

    * 참고 : VS,VM (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    * 참고 : KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

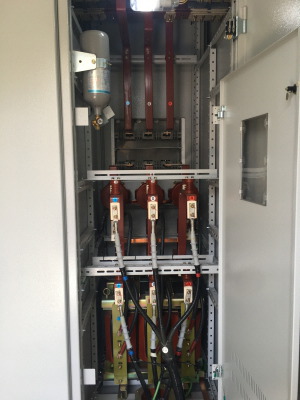

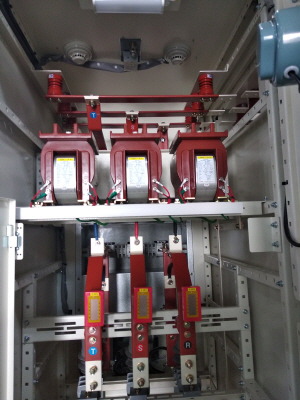

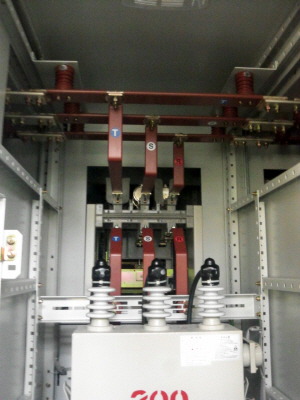

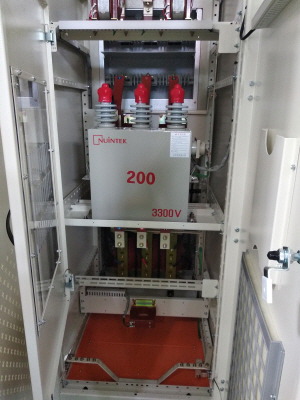

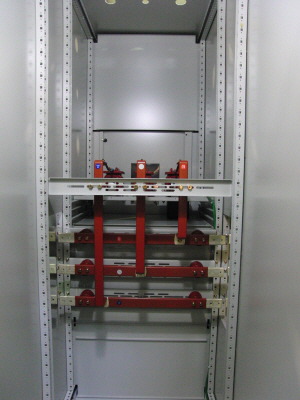

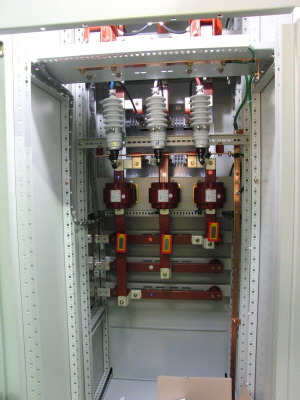

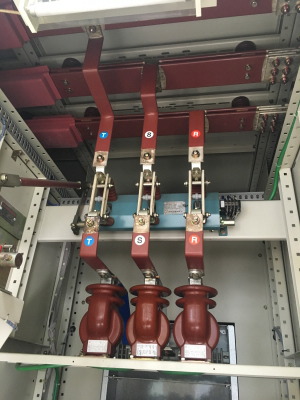

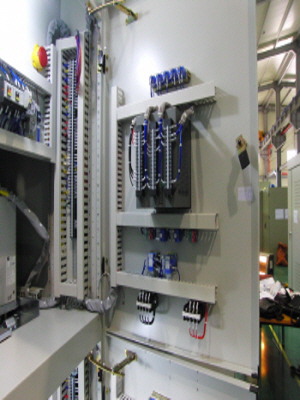

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* CT (변류기) (Current transformer)

[1] 개 요

    계기용 변류기로 고압 또는 저압의 대전류가 흐르는 전로에서 저전류5[A]로 변성시켜

    선로의 전류를 측정하기 위한 설비이다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 대전류를 소전류로 변환하여 2차측 계기보호

       (부하의 합계용량이 300KVA이상시 전류계,전압계 부착 (내.규))

[4] 용량 선정

    1) TR : 125~150%

    2) MOTOR : 200~250%

    3) In (정격전류) = P(KVA) / √3V [A] x 여유율

    * 참고 : AS,AM (설치한 CT의 1차측 정격과 같게 설치)

            (전류절환 스위치 : 3∅4W식)

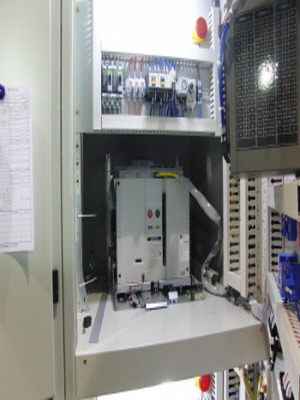

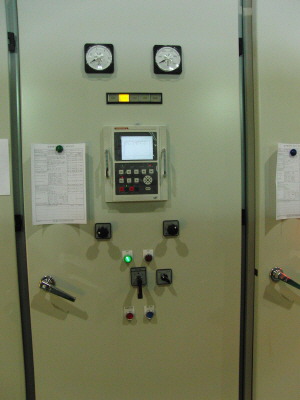

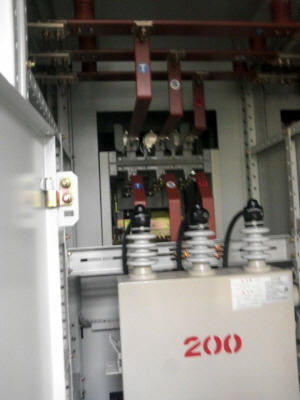

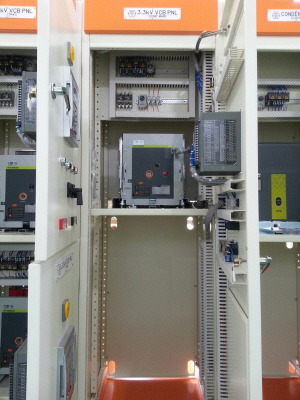

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]
