* 디지털복합계전기 (보호계전기+디지털계기)

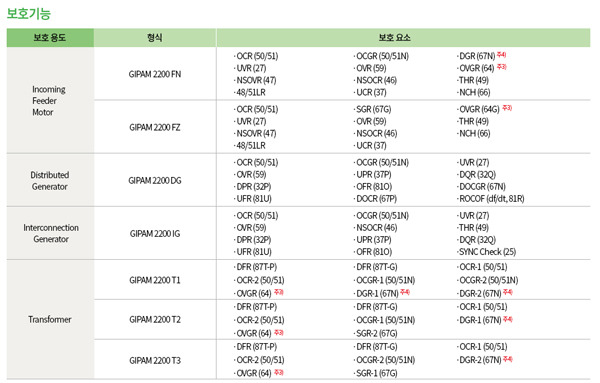

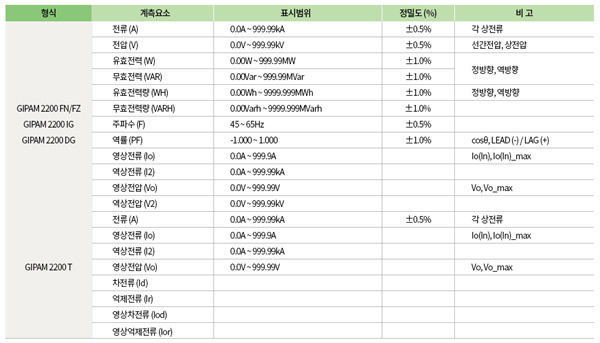

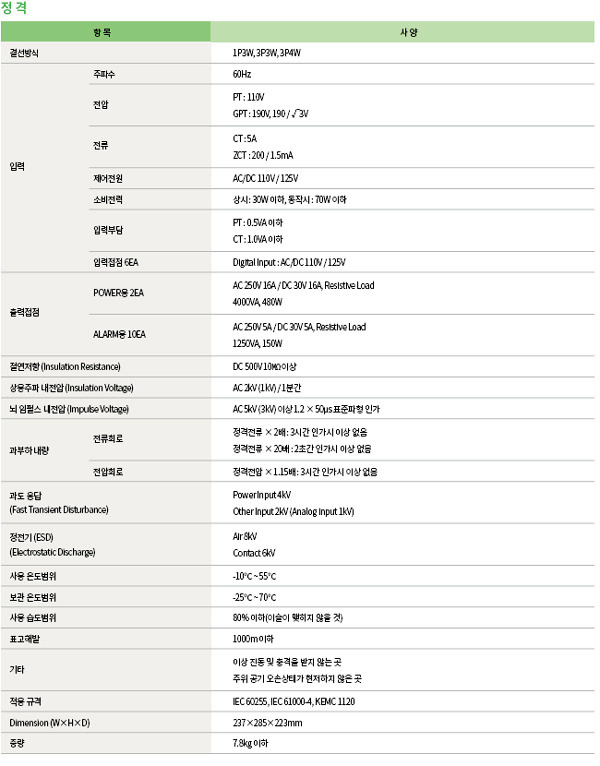

 [디지털복합계전기 정격]

1)보호계전기 (Protective Relay)

[1] 개 요

1. OCR (과전류계전기) (Over Current relay)

   과전류 계전기로 선로에 흐르는 전류가 정상치를 넘어섰을 경우 차단기를 차단하여

   부하나 선로를 보호한다.

2. OVR (과전압계전기) (Over Voltage Relay)

   과전압 계전기로 선로에 가해지는 전압이 정상치를 넘어섰을 경우 차단기를 개방시켜

   부하나 선로를 보호한다.

3. UVR (부족전압계전기) ( Under Voltage Relay)

   부족전압 계전기로 선로에 가해지는 전압이 정상치보다 낮을 경우 차단기를 개방하여

   부하나 선로를 보호한다.

4. OCGR (지락과전류계전기) (Over Current Ground Relay)

   지락 과전류 계전기로 선로나 부하의 지락 발생시 발생되는 지락전류를 검출하여

   차단기를 개방시켜 선로를 차단하다.

5. OVGR (지락과전압계전기) (Over Voltage Ground Relay)

   지락 과전압 계전기로 선로나 부하의 지락 발생시 발생되는 영상 전압을 검출하여

   차단기를 개방시켜 선로를 차단한다.

[2] 정 격

2) METER류 (계기류)

[1] 개 요

    전압&전류 및 전력의 수치를 나타내 준다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 대전류를 소전류로 변환하여 2차측 계기보호

       (부하의 합계용량이 300KVA이상시 전류계,전압계 부착 (내.규))

[4] 용량 선정

    1) VM,VS (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    2) KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

    3) AM,AS (설치한 CT의 1차측 정격과 같게 설치)

            (전류절환 스위치 : 3∅4W식)

       - TR : 125~150%

       - MOTOR : 200~250%

       - In (정격전류) = P(KVA) / √3V [A] x 여유율

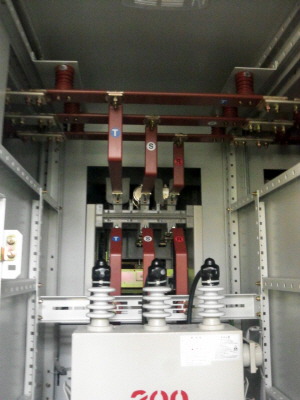

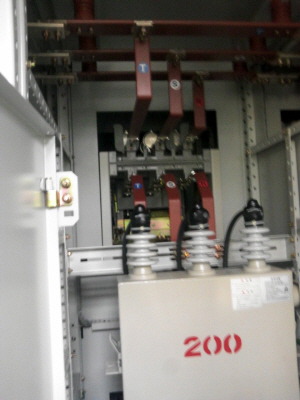

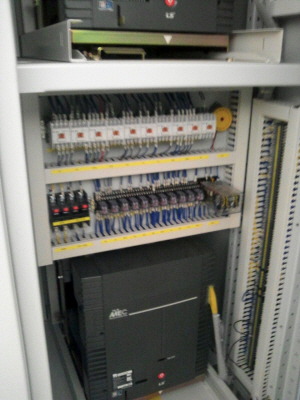

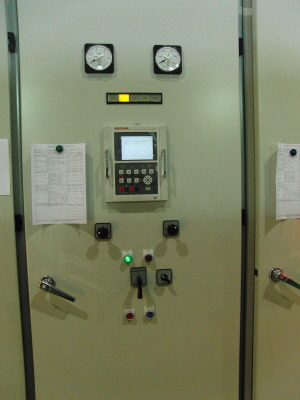

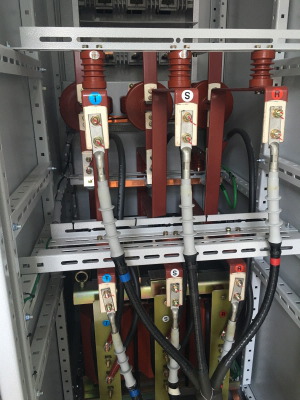

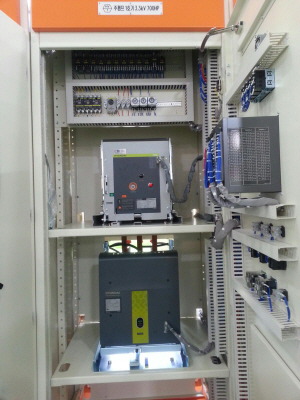

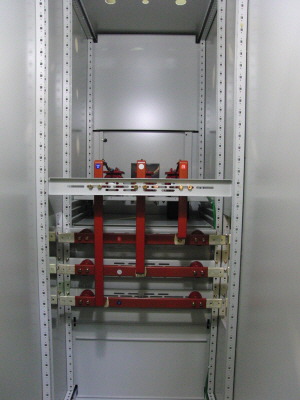

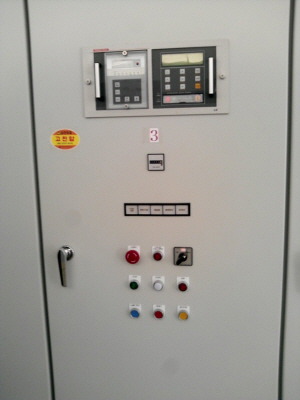

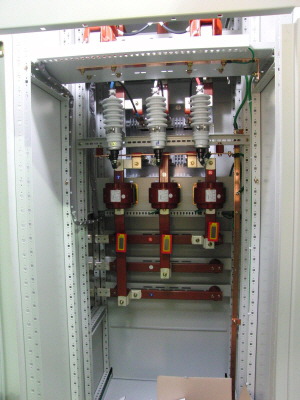

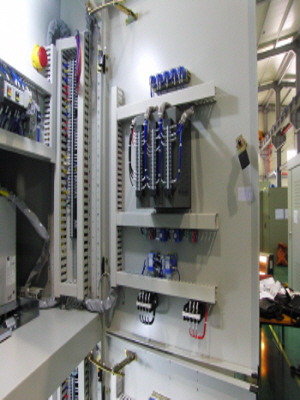

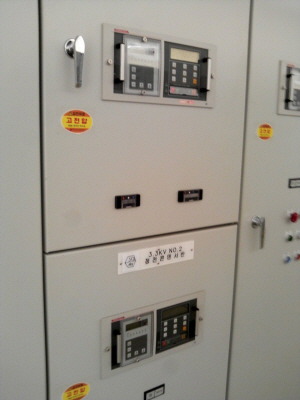

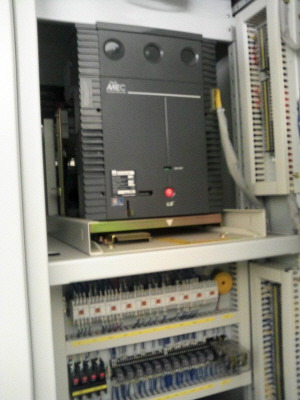

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

2)사용설명서 : Susol_VCB_7.2~25.8kV중용량(VL)_국문 사용자설명서(최종)_130424.pdf (15,865 Kbyte)

3)도면CAD파일 : 소용량(7.2kV)

* VCB (진공차단기) (Vacumm Circuit Breaker)

[1] 개 요

    진공 차단기로 선로개폐시 발생되는 아크를 높은 진공내에서 소호하는 차단기로

    고압 선로의 개페를 행한다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 부하전류의 개폐와 이상상태 발생시 신속히 회로차단 및 회로에 접속된

       전기기, 전전류 보호 및 안전 유지

[4] 용량 선정

    1) Is (정격차단전류) = ( 100 / %Z ) * In

       In (정격전류) = P(KVA) / √3V

  * 참고사항 *

   - 전기설비 기준(제45조)

    1)저압전로의 지락 보호

     - 60V넘는 저압 기계기구로 사람이 쉽게 접촉할 우려가 있는 경우

     - 특고압 또는 고압 전로의 변압기에 부합되는 400V이상의 저압전로

     - 비상등 회로등 공공의 안전확보에 필요시

     ①2차측 Y결선하여 중성점접지 하고 ELB설치하는 방법

     ②2차측 △결선하여 GPT와 OVGR설치

     ③2차측 △결선하여 접지형 콘덴서와 ELB설치

     ④ ②+③을 결합하여 GPT와 ZCT를 이용한 OVGR과 SGR을 직렬로 연결

       하여 방향성을 갖게하는 방법

* 계산 참고 사항

(1)정격전압 = 1.2/1.1X공칭전압

(2)정격전류:회로 전류의 120%이상의 정격전류을 가지는차단기를 선정하는것이좋다.

특히 콘덴서군에 속하는군에 사용하는것은 콘덴서 뱅크전류의 150%이상의

정격전류의 가진 차단기를 선정하는것이좋다

(3)차단용량 (Ps)=√3 X 정격전압 X 정격차단전류 :3상인경우
=100/%Z X Pn[MVA] (Pn은 기준용량)
%임피던스(%Z)= (PxZ) /(10xV)= In.Z/E X100[%]
여기서 P:기준전력 V:전압 Z:임피던스 E:상전압 In:정격부하전류
단락전류 (Is)= 100 / %z xIn [A]
=Ps/√3 x V [A] :3상의 경우

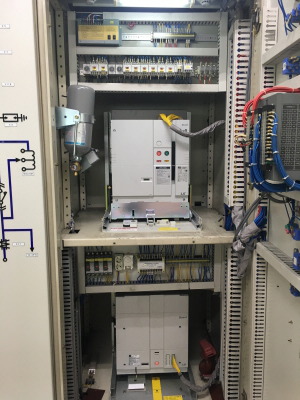

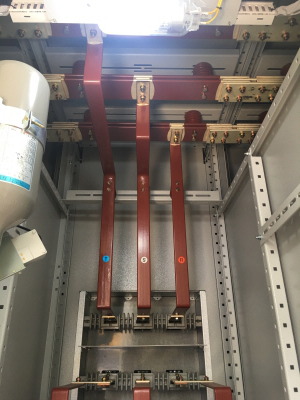

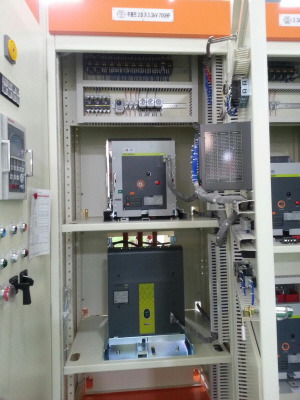

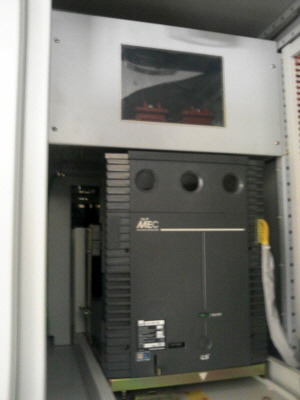

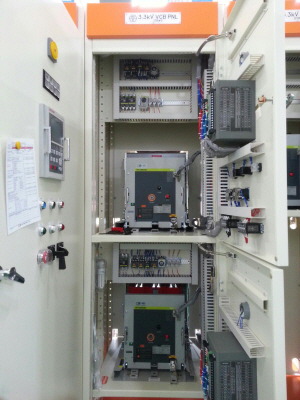

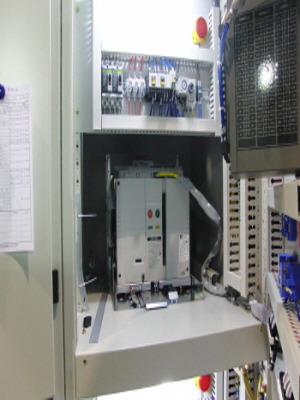

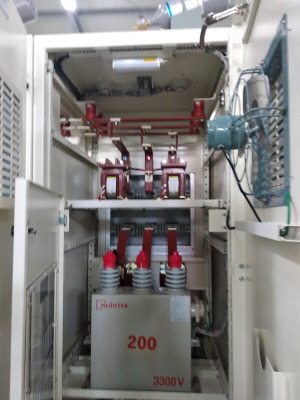

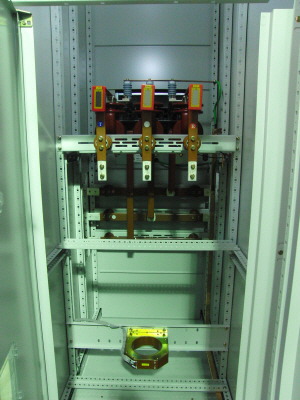

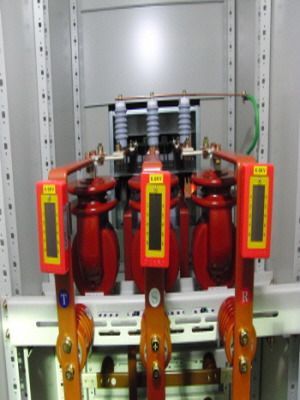

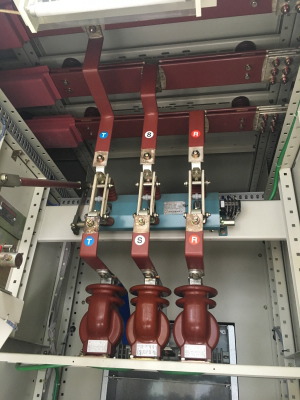

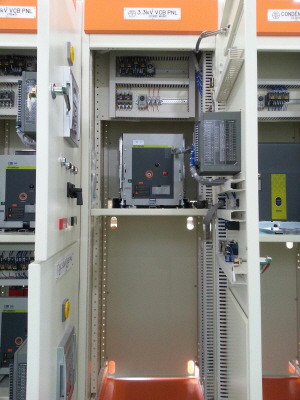

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* P.T (계기용변압기) (Potential Transformer)

[1] 개 요

    계기용 변압기로 1차측 또는 2차측 고압의 높은 전압을 190/√[V], 110/√[V]로

    강압시켜 선로의 전압을 측정하기 위한 설비이다.

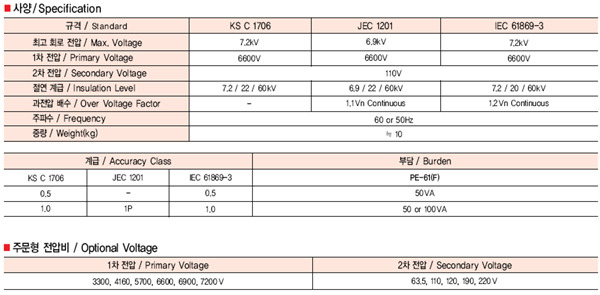

[2] 정 격

[3] 내선 규정 및 법규사항

    1) PT고전압 회로의 계측 및 보호용으로 사용

[4] 용량 선정

    1) 600V 제어케이블 2.5sq(30M이내시)

    2) 2차측 접지(7000V 이상:1종, 7000V 이하:3종 접지)

    3) 2차측 휴즈(2차측 단락 발생시 PT로의 사고 방지 3,5,10A)

    * 참고 : VS,VM (회로사용 전압에 약 1.5배) (22.9KV-0~35KV)

            (전압절환 스위치 : 3∅3W식)

    * 참고 : KW,PF,F METER

      ( KW(전력계)=√3 x PT비 x CT비 => √3x(13200/110)x(50/5) )

      ( PF(역률계)=50%~100%~-50% )

      ( F(주파수계)=55Hz~60Hz~65Hz)

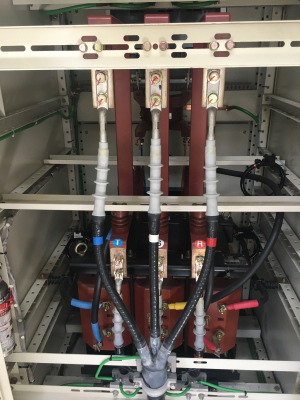

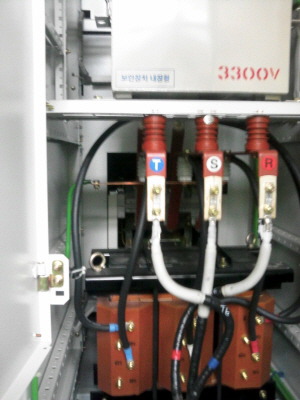

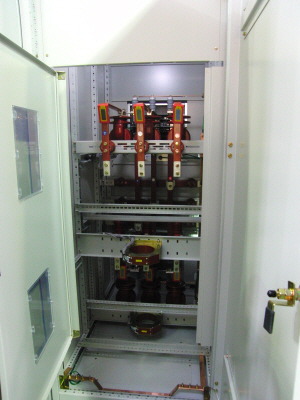

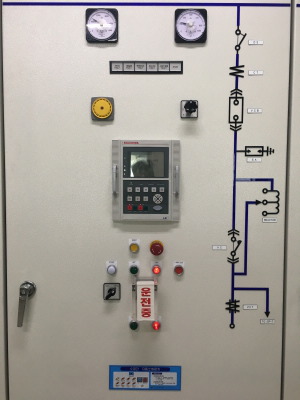

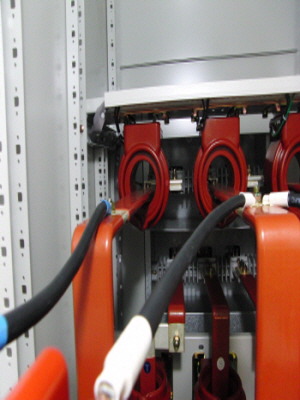

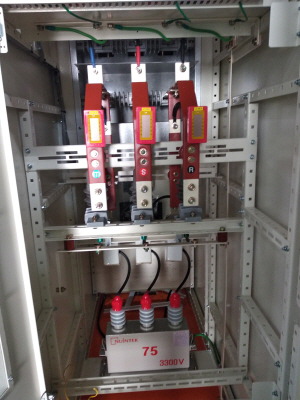

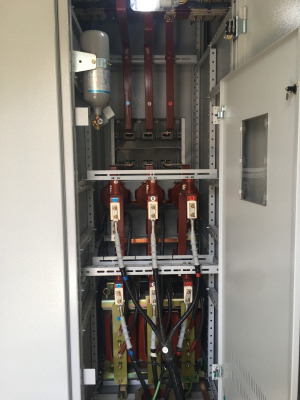

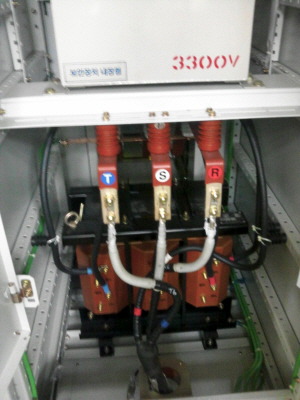

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

* LA (피뢰기)

[1] 개 요

    피뢰기로 외부의 이상전압(낙뢰등) 침입시 전기기기 및 선로의 보호를 위하여 내부로

    침입하는 이상전압을 대지로 방전시켜 기기 및 선로를 보호하며 주보호 대상은 전력용

    변압기이다.

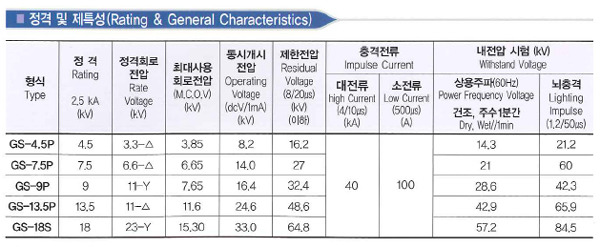

[2] 정 격

[3] 내선 규정 및 법규사항

    1) LA용 DS는 생략 가능하며 22.9KV-Y용 LA는 DS붙힘형사용

[4] 용량 선정

    1) 발,변전소 : 10KA

    2) 우뢰적은 발,변전소 : 5KA

    3) 배전선로 : 2.5KA

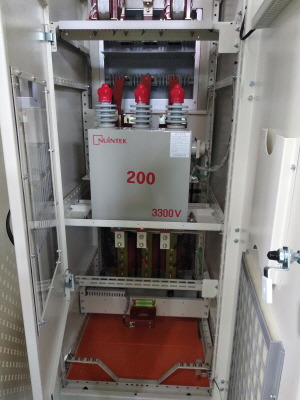

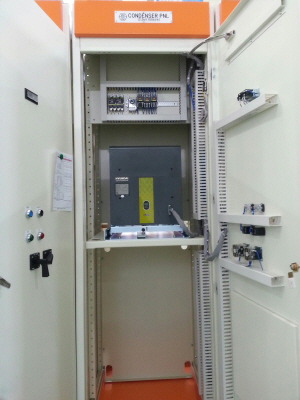

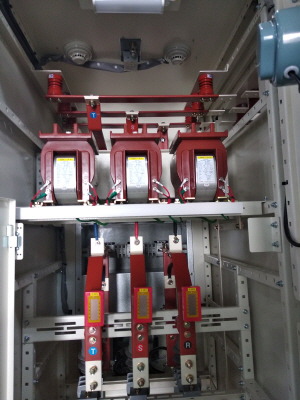

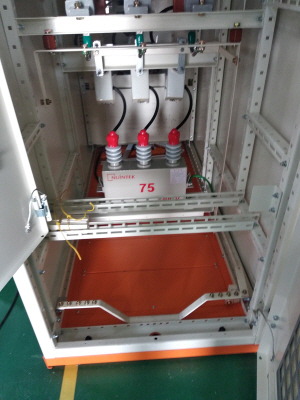

* 고압반 참고용 사진 [위 기기 사양과 다를수 있음]

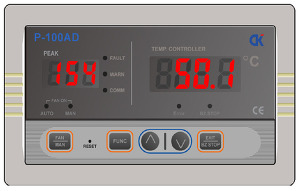

변압기 온도측정 및 FAN 제어용 디지털 온도계

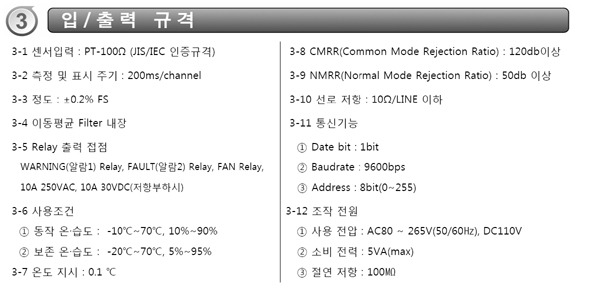

[ 정격 입,출력 사양 ]
