* LBS (부하개폐기) (Load Breaker Switch)

[1] 개 요

     1) 수전설비의 인입구 개폐기로 많이 사용하며 전력휴즈의 용단시 결상을 방지하기

        위하여 사용되고 있다.

        (LBS는 어느 한 상의 전력휴즈가 용단될 때 3상 모두 개방되어 결상사고를 방지

        하고 있다.)

      2) LBS는 차단기와 같이 단락전류와 같은 대전류의 차단능력은 없지만, 부하전류의

        차단을 할수 있는 동시에 차단기의 기능을 가지고 있다.

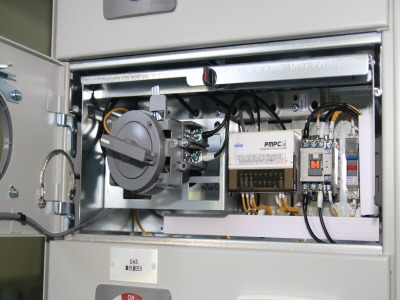

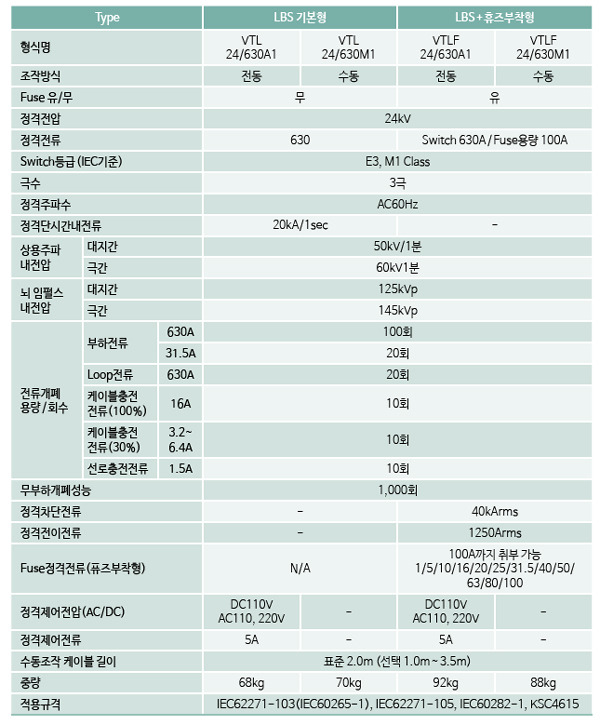

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 300KVA 이하시 I.S 사용 가능

[4] 용량 선정

    1) LBS : 전력퓨즈 용단시 결상 방지목적

    2) ASS : 300KVA~4000KVA (지락전류 차단기능)

    3) IS : 300KVA이하 사용

ALTS 사용설명서_79563542001(1802).pdf (85,327 Kbyte)

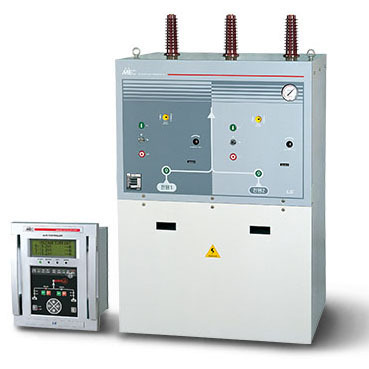

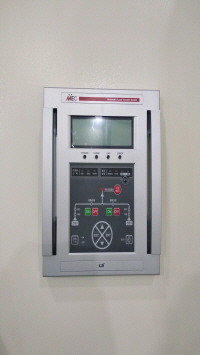

* ALTS (자동부하절환개폐기) (Auto Load Transfer Switch)

[1] 개 요

자동 부하절체 스위치로 정전시 큰 피해를 입을 수 있는 수용가(전산센터, 군사시설,

정수장,취수장,등)에 이중전원을 확보하도록 하여 주전원 이상시 예비전원으로 자동 전환시

켜 수용가가 안정된 전원을 공급을 받을 수 있도록 해 주는 전기기기 이다.

보통 SF6가스내에서 진공튜브가 부하전류를 개폐 시키도록 하여 우수한 아크소호 능력외에

도 SF6가스에 2중의 절연 보호기능을 가지도록 하고 있다.

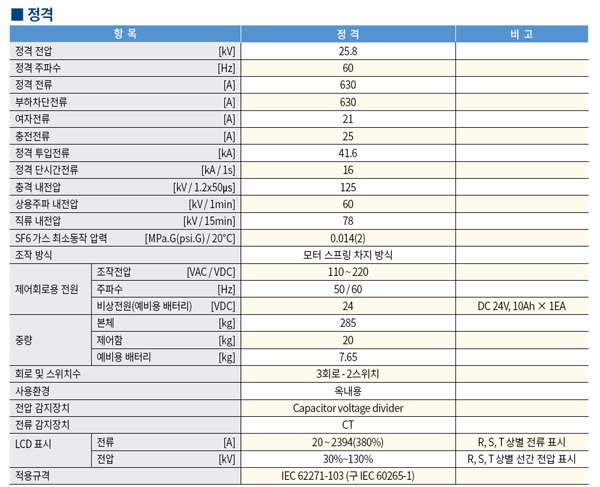

[2] 정 격

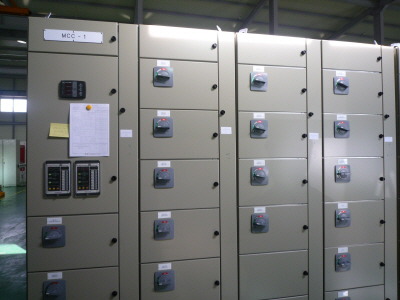

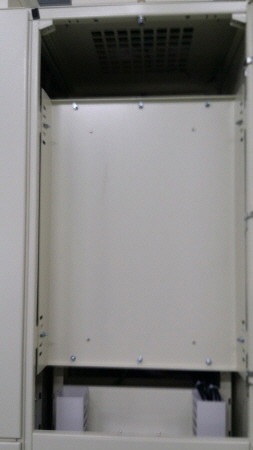

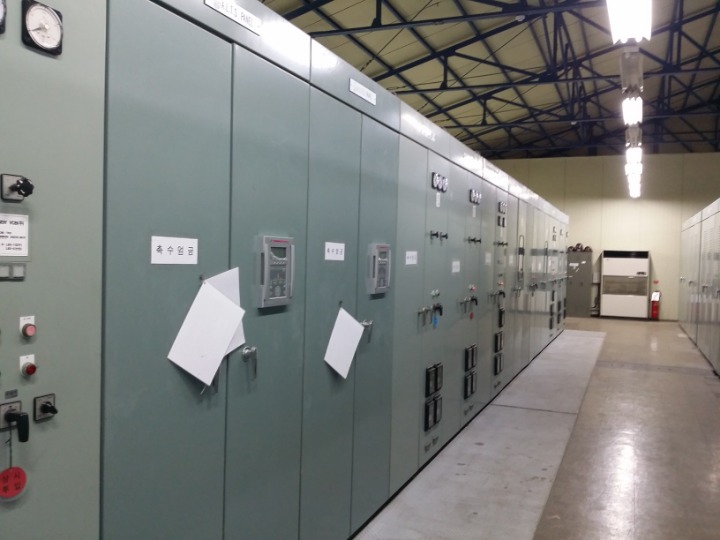

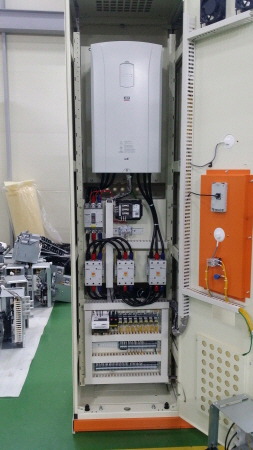

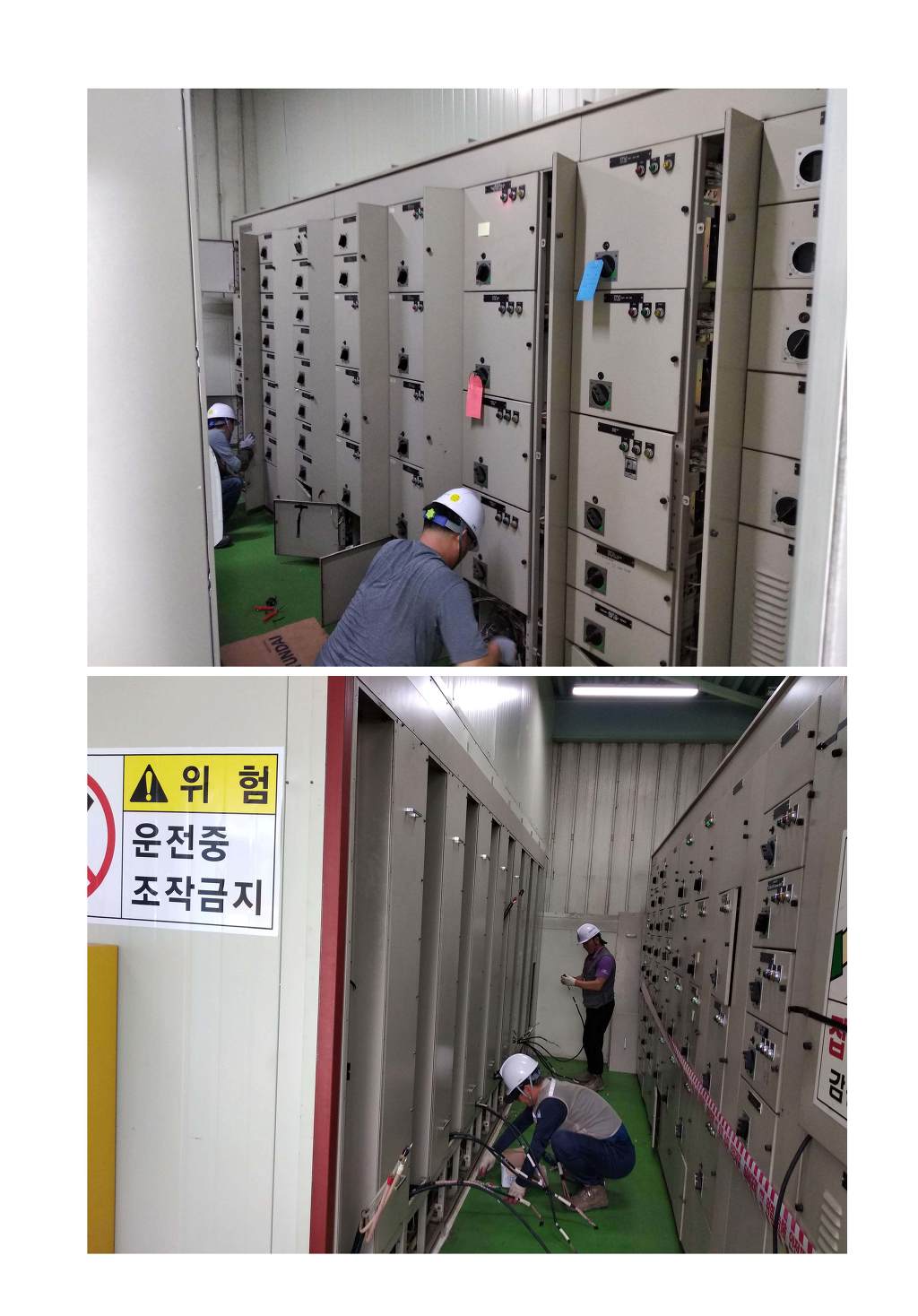

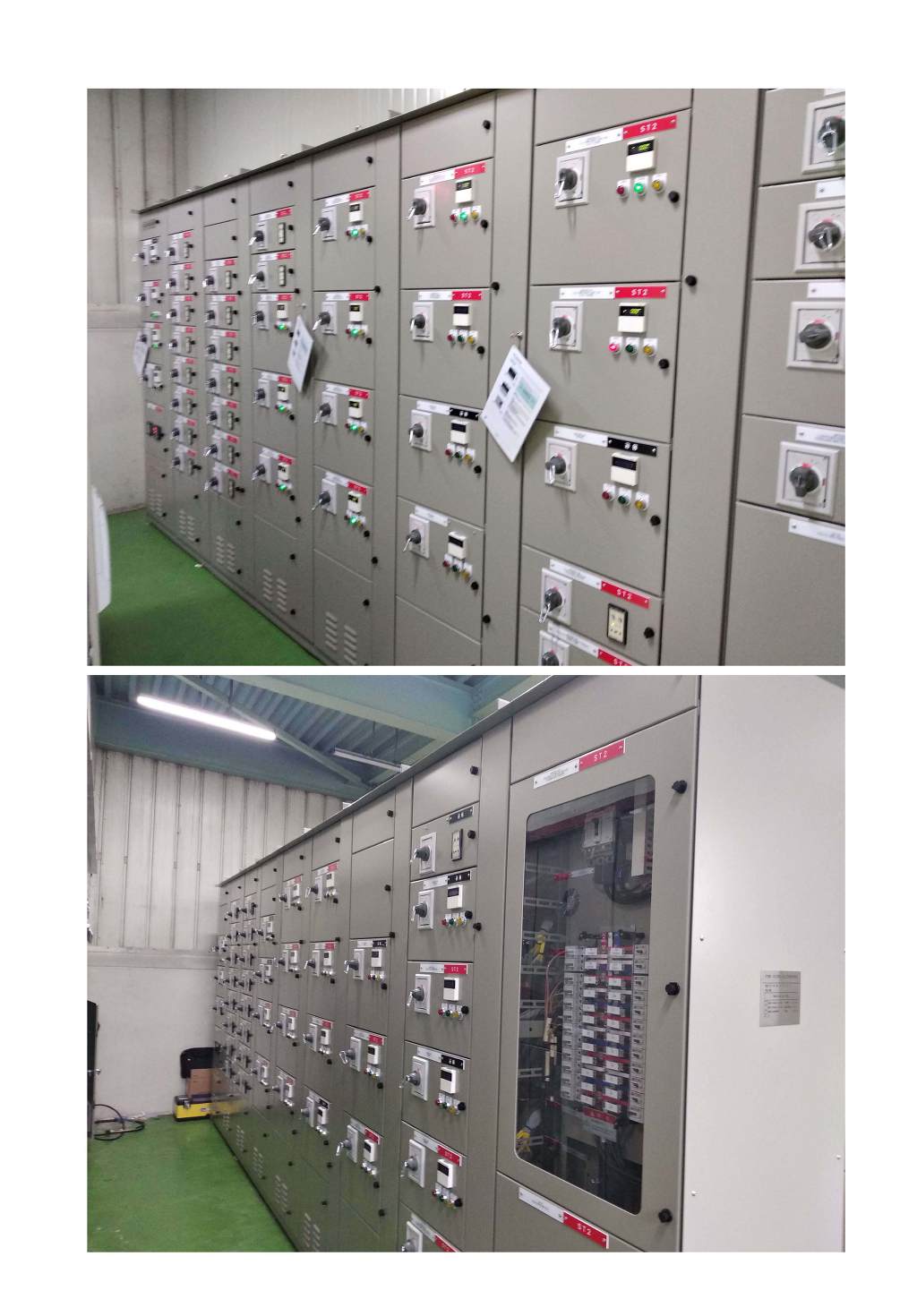

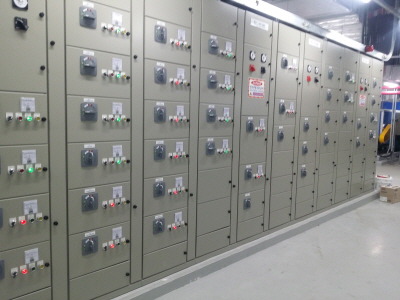

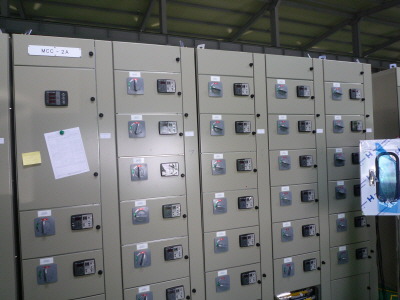

MCC개보수 기존 철거 신설 사진

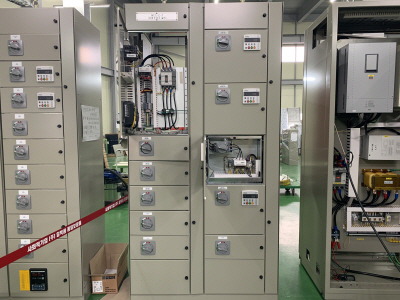

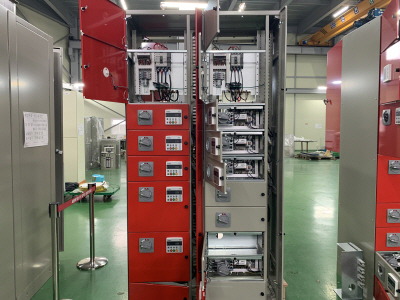

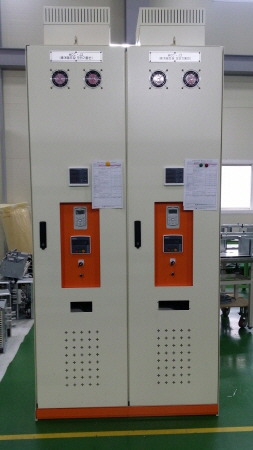

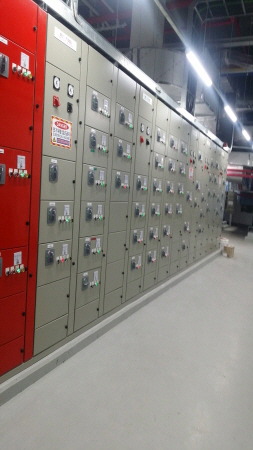

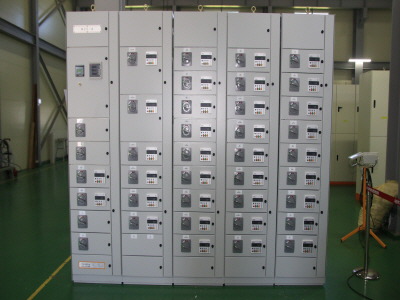

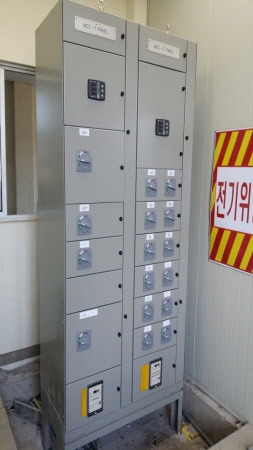

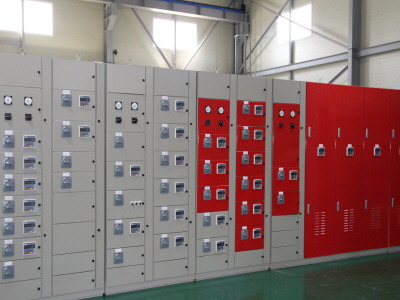

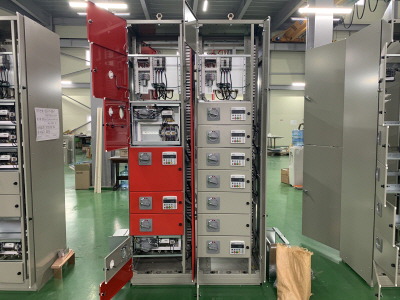

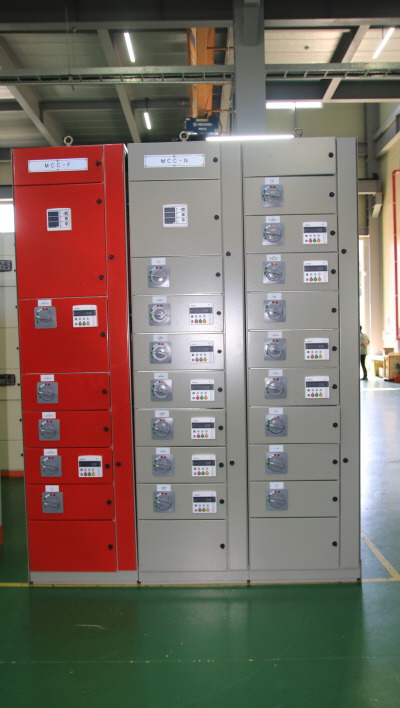

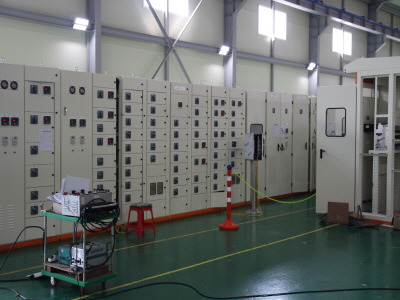

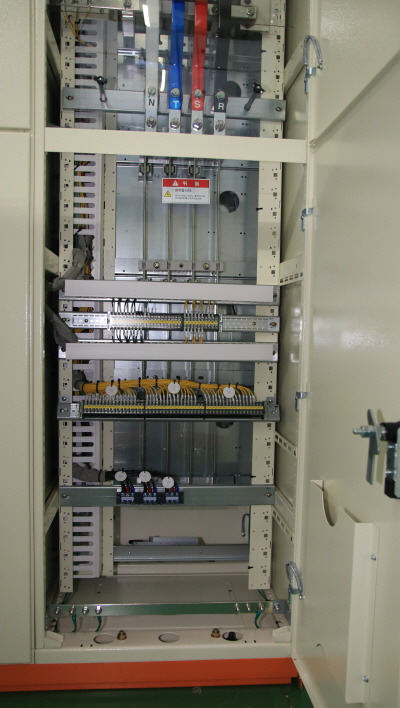

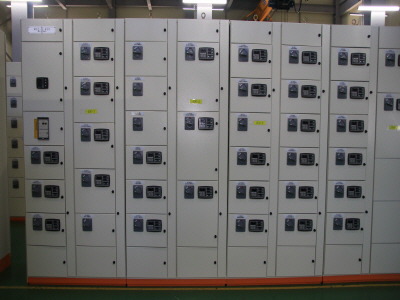

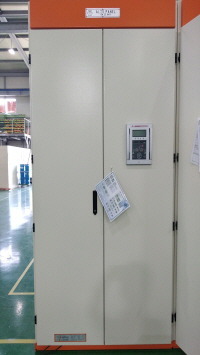

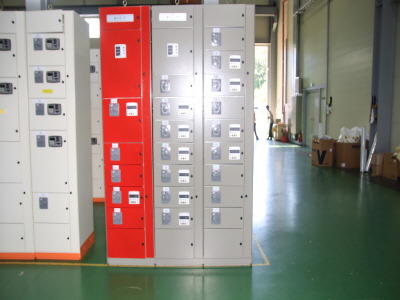

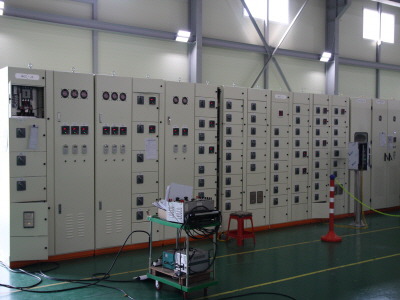

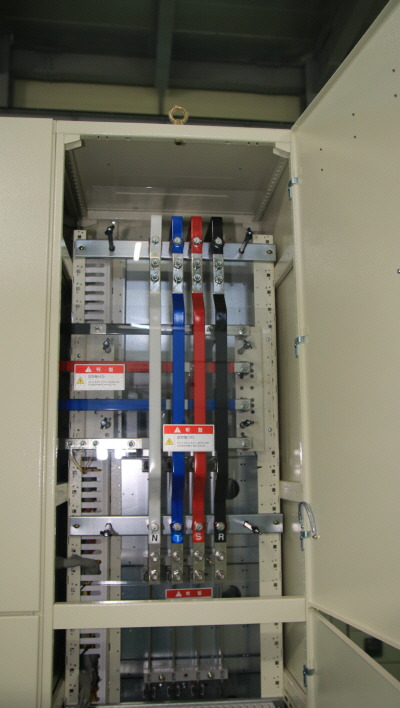

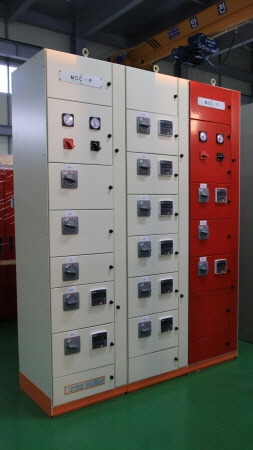

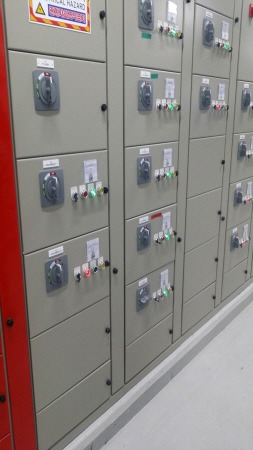

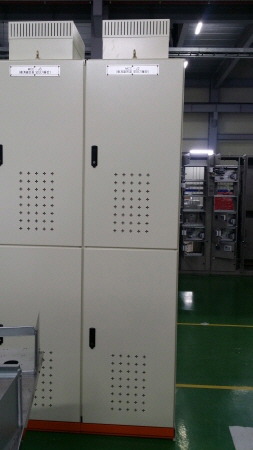

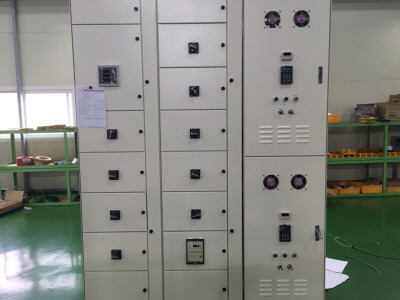

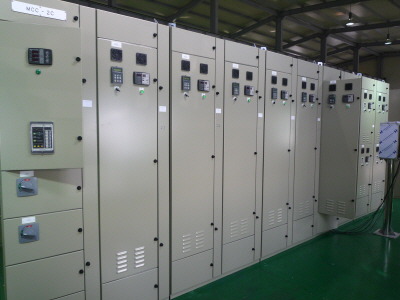

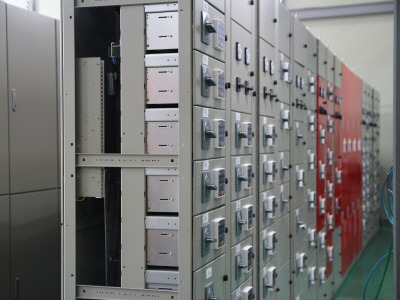

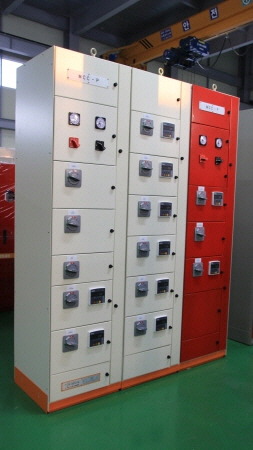

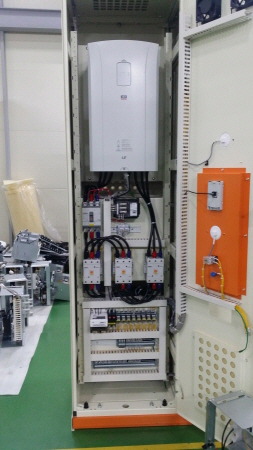

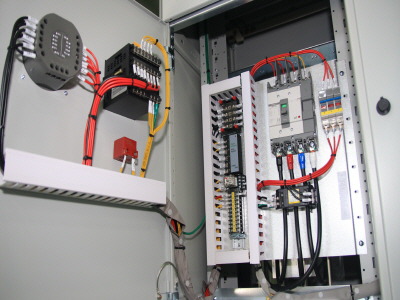

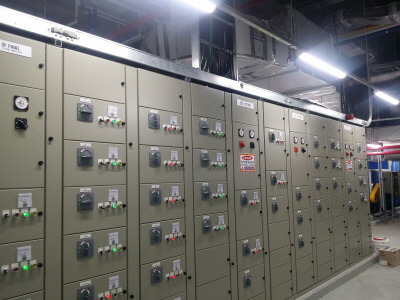

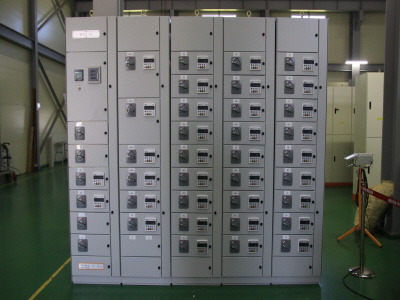

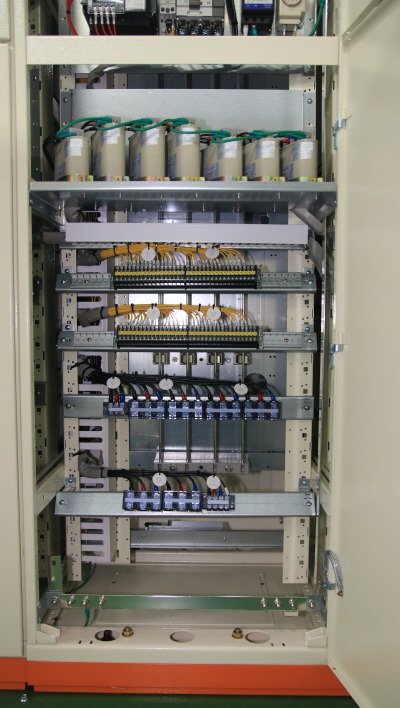

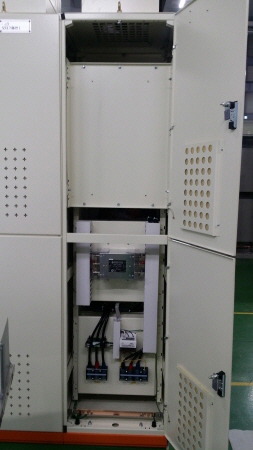

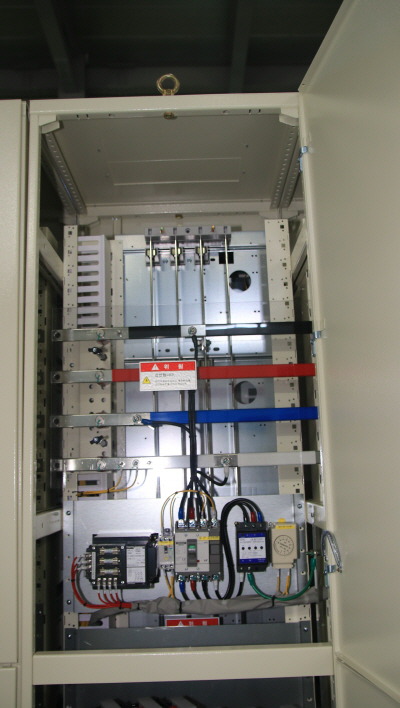

MCC반 제작 완료 및 설치 사진 입니다.

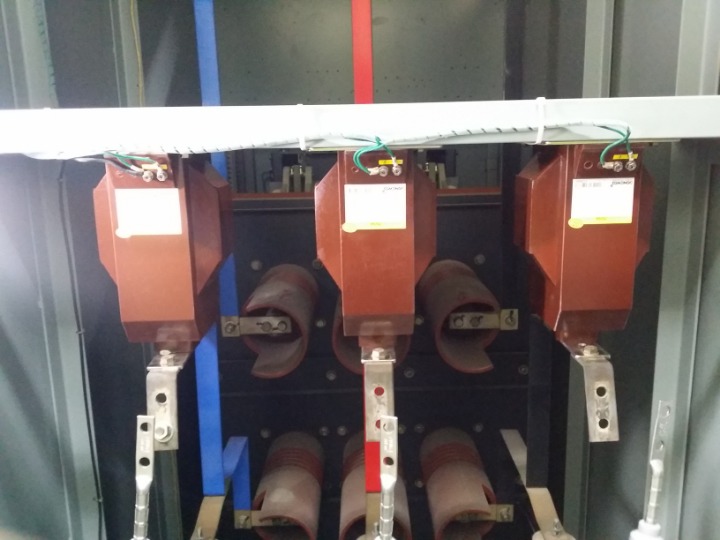

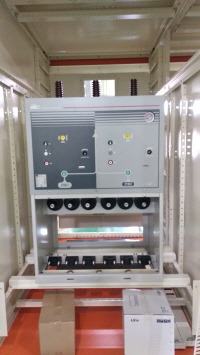

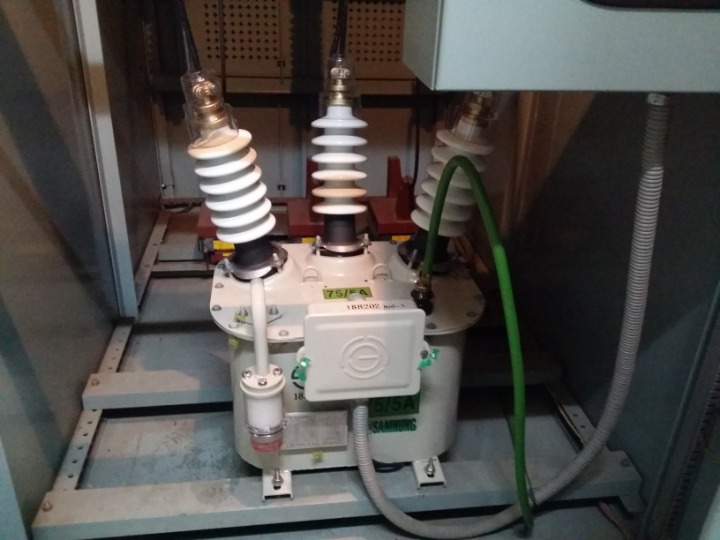

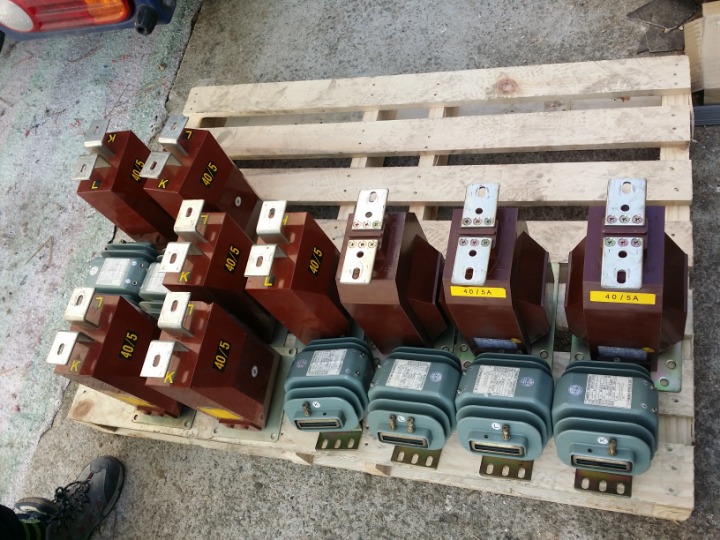

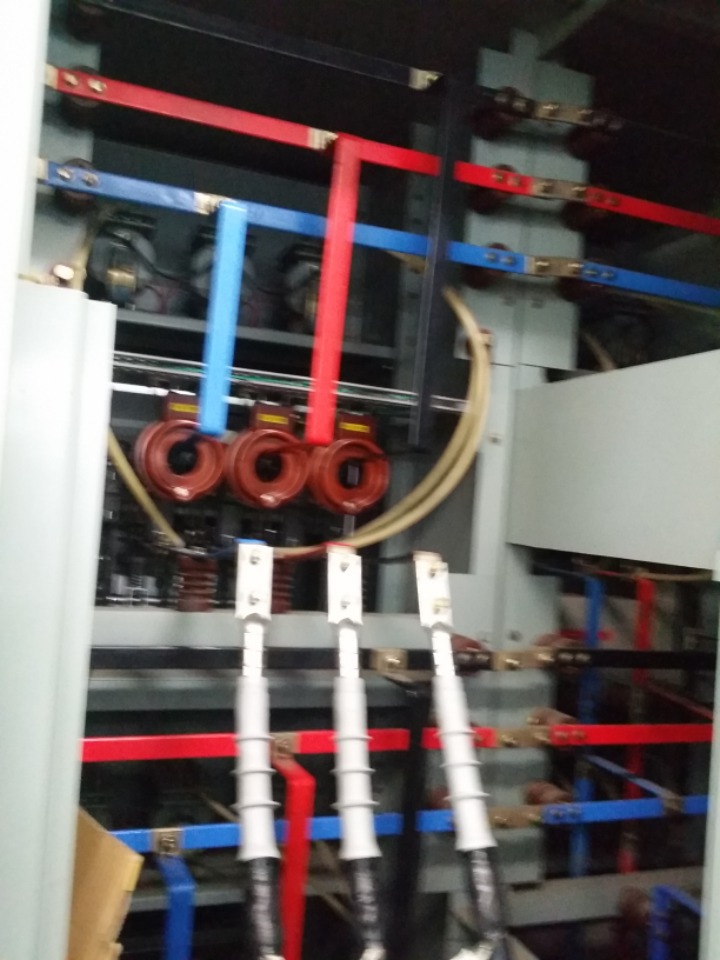

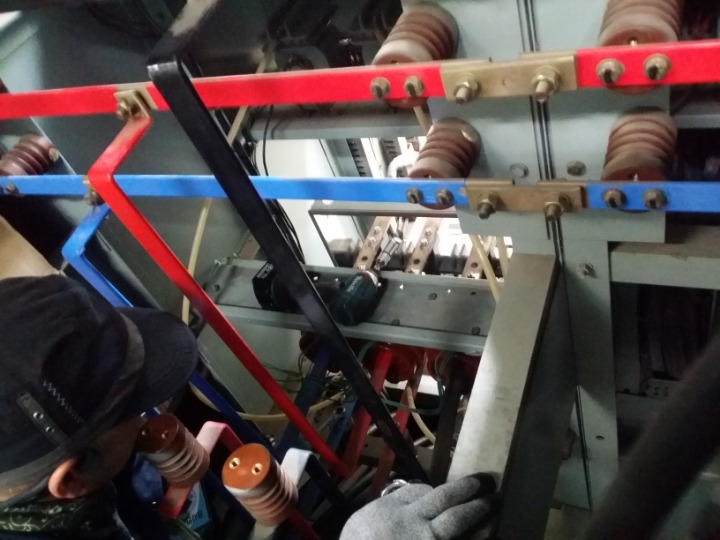

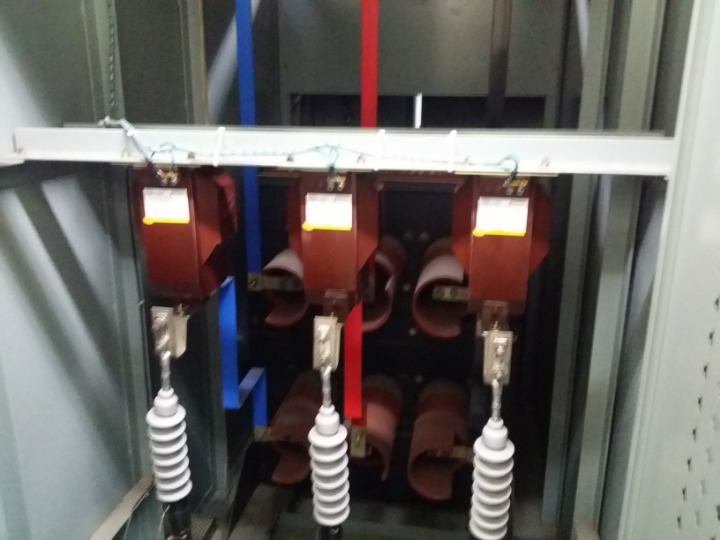

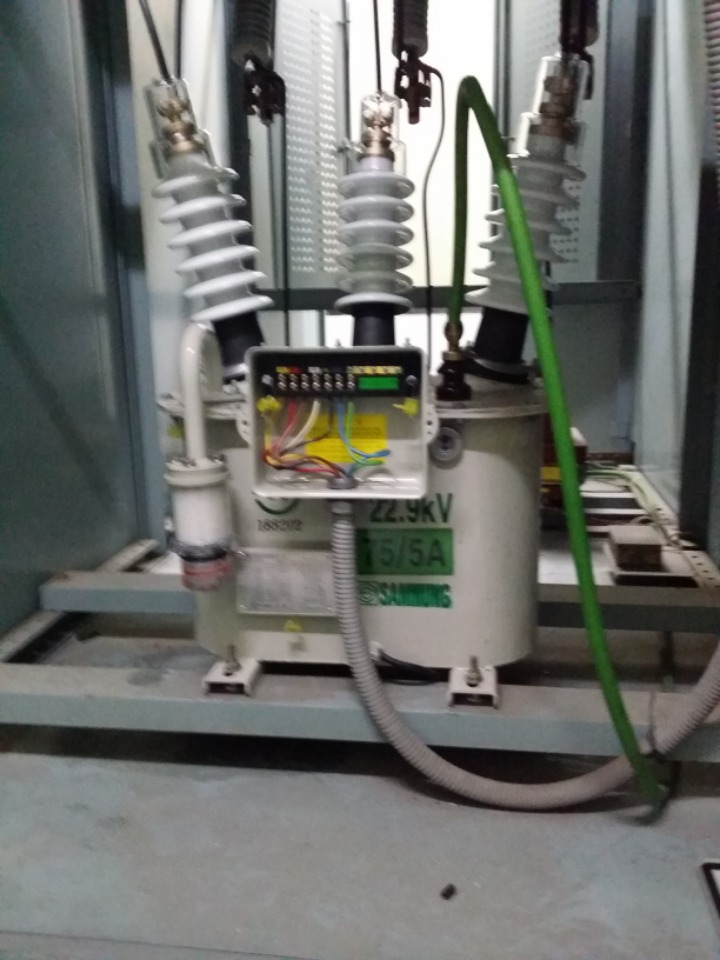

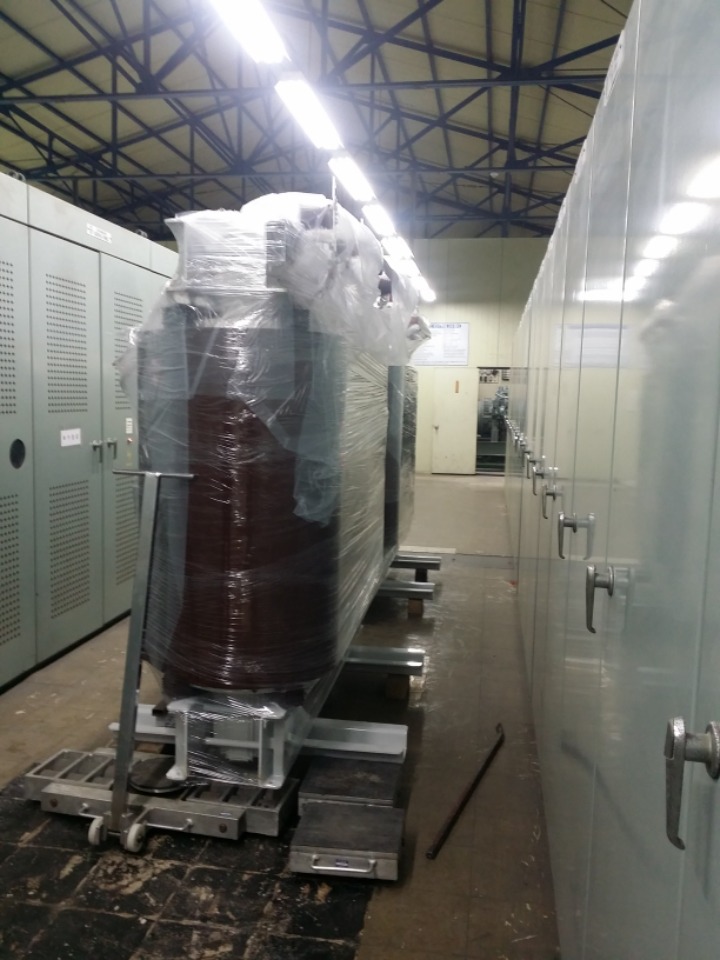

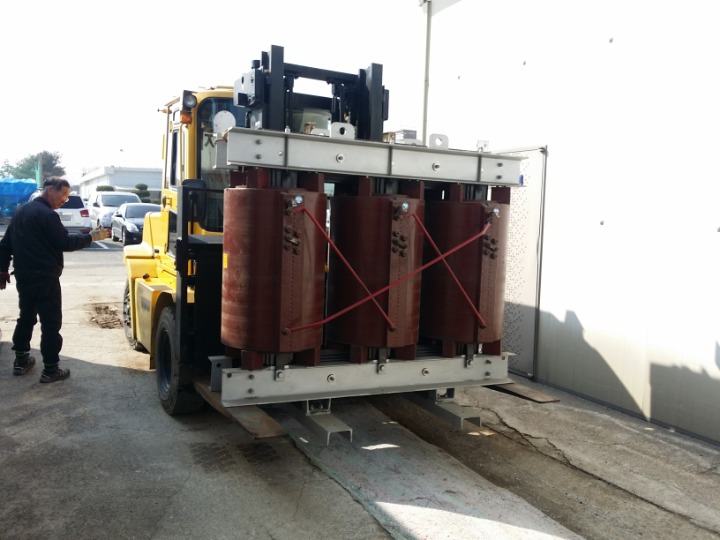

군부대 22.9kV/6.6kV 1500kva => 2500kva 변압기 교체 및 VCB CT MOF 교체 작업 사진입니다.

변압기 외함이 작아서 가운데 벌려서
마감까지 하고..ㅠ.ㅠ
대지간거리 때문에 안전공사 두번이나
들어가서 사전 협의하고.
근데 검사 나오신분은.. 문제 제기를 하셨지만 .
문제 될 사항이 아니었기에. 설명하고 검사 받음..

정전때도 전체 정전이 되비 않아서
모선을 분리해서 예비 살리고 상용 작업하고.
상용 살리고 예비 작업하고..
개보수가 항상 어렵지만..
어려웠네요. ㅎㅎ
어려운 반큼 보람도 크겠죠~ ?
