1) 카다로그 [메이커 참조]

* TR (변압기) (Transformer)

[1] 개 요

    변압기는 철심과 권선을 가지고 전자유도작용으로 수전전압 또는 배전전압을 부하에

    적당한 전압으로 변환 하는 기기.

[2] 정 격

[3] 용량 선정

    1) TR용량=(전등/동력/냉방/M^2) x 수용률(50~80%)/부동률 x 여유(10~20%)

* SA

[1] 개 요

    옥내 피뢰기로 진공차단기 2차측에 몰드 기기류를 사용할 경우 개폐서지발생으로 부터

    기기 보호를 위하여 사용함.

[2] 정 격

[3] 용량 선정 기준

* CT (변류기) (Current transformer)

[1] 개 요

    계기용 변류기로 고압 또는 저압의 대전류가 흐르는 전로에서 저전류5[A]로 변성시켜

    선로의 전류를 측정하기 위한 설비이다.

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 대전류를 소전류로 변환하여 2차측 계기보호

       (부하의 합계용량이 300KVA이상시 전류계,전압계 부착 (내.규))

[4] 용량 선정

    1) TR : 125~150%

    2) MOTOR : 200~250%

    3) In (정격전류) = P(KVA) / √3V [A] x 여유율

    * 참고 : AS,AM (설치한 CT의 1차측 정격과 같게 설치)

            (전류절환 스위치 : 3∅4W식)

2)사용설명서 : Susol_VCB_7.2~25.8kV중용량(VL)_국문 사용자설명서(최종)_130424.pdf (15,865 Kbyte)

3) CAD도면파일 : Susol VCB VL 24/25.8kV CAD자료 본체.zip (9,122 Kbyte)  크레들.zip (6,294 Kbyte

* VCB (진공차단기) (Vacumm Circuit Breaker)

[1] 개 요

    진공 차단기로 선로개폐시 발생되는 아크를 높은 진공내에서 소호하는 차단기로

    고압 선로의 개페를 행한다.

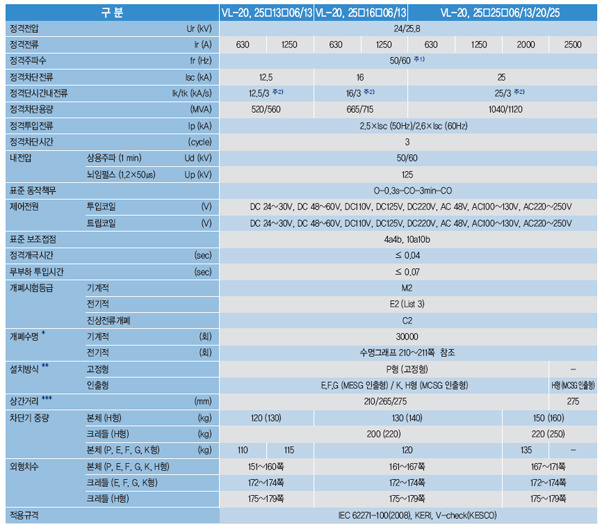

[2] 정 격

[3] 내선 규정 및 법규사항

    1) 부하전류의 개폐와 이상상태 발생시 신속히 회로차단 및 회로에 접속된

       전기기, 전전류 보호 및 안전 유지

[4] 용량 선정

    1) Is (정격차단전류) = ( 100 / %Z ) * In

       In (정격전류) = P(KVA) / √3V

  * 참고사항 *

   - 전기설비 기준(제45조)

    1)저압전로의 지락 보호

     - 60V넘는 저압 기계기구로 사람이 쉽게 접촉할 우려가 있는 경우

     - 특고압 또는 고압 전로의 변압기에 부합되는 400V이상의 저압전로

     - 비상등 회로등 공공의 안전확보에 필요시

     ①2차측 Y결선하여 중성점접지 하고 ELB설치하는 방법

     ②2차측 △결선하여 GPT와 OVGR설치

     ③2차측 △결선하여 접지형 콘덴서와 ELB설치

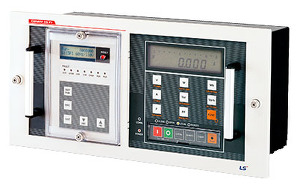

     ④ ②+③을 결합하여 GPT와 ZCT를 이용한 OVGR과 SGR을 직렬로 연결

       하여 방향성을 갖게하는 방법

* 계산 참고 사항

(1)정격전압 = 1.2/1.1X공칭전압

(2)정격전류:회로 전류의 120%이상의 정격전류을 가지는차단기를 선정하는것이좋다.

특히 콘덴서군에 속하는군에 사용하는것은 콘덴서 뱅크전류의 150%이상의

정격전류의 가진 차단기를 선정하는것이좋다

(3)차단용량 (Ps)=√3 X 정격전압 X 정격차단전류 :3상인경우
=100/%Z X Pn[MVA] (Pn은 기준용량)
%임피던스(%Z)= (PxZ) /(10xV)= In.Z/E X100[%]
여기서 P:기준전력 V:전압 Z:임피던스 E:상전압 In:정격부하전류
단락전류 (Is)= 100 / %z xIn [A]
=Ps/√3 x V [A] :3상의 경우
